45 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

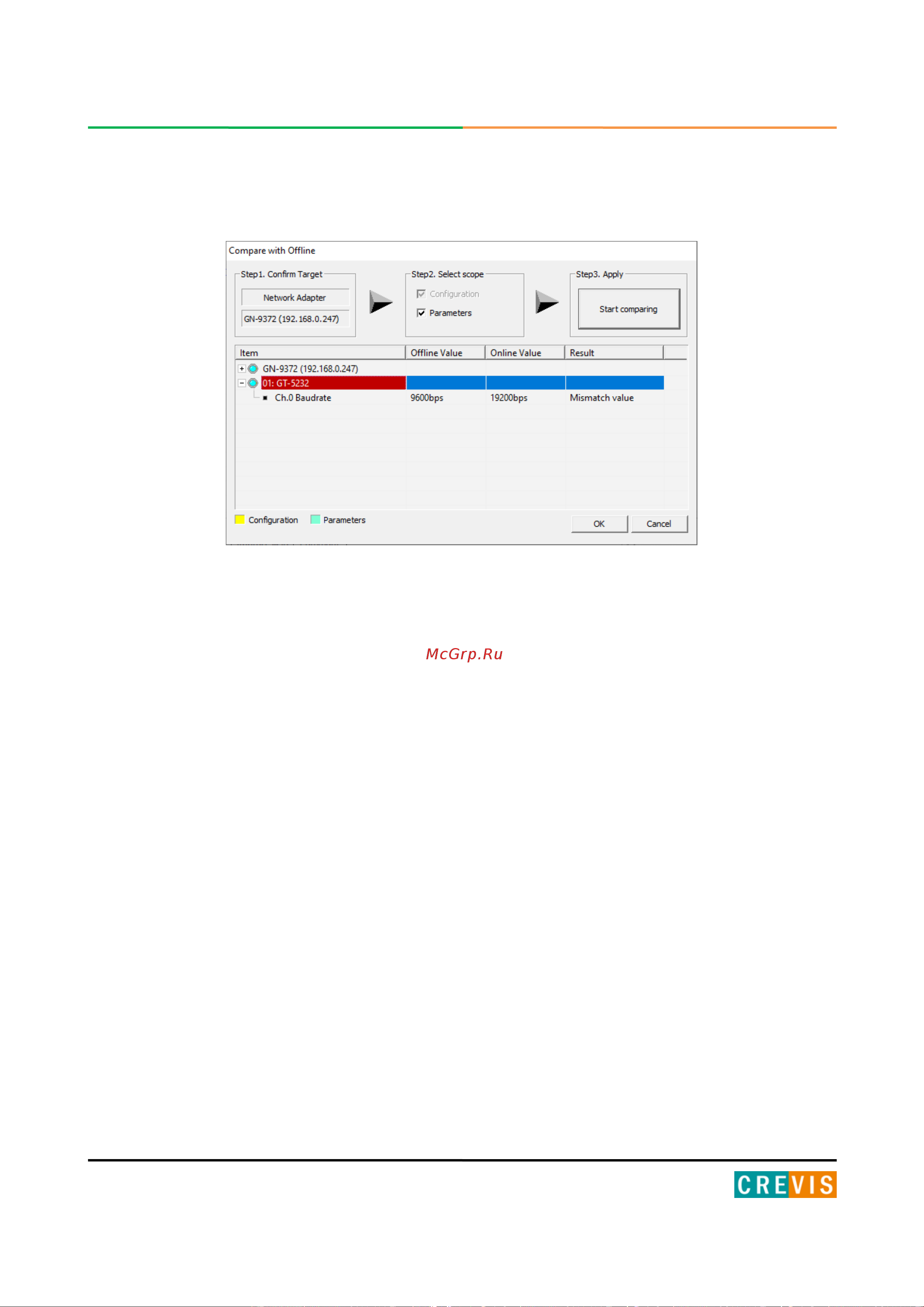

По завершению сравнения в таблице в нижней части окна будут указаны несовпадающие
параметры.
