81 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

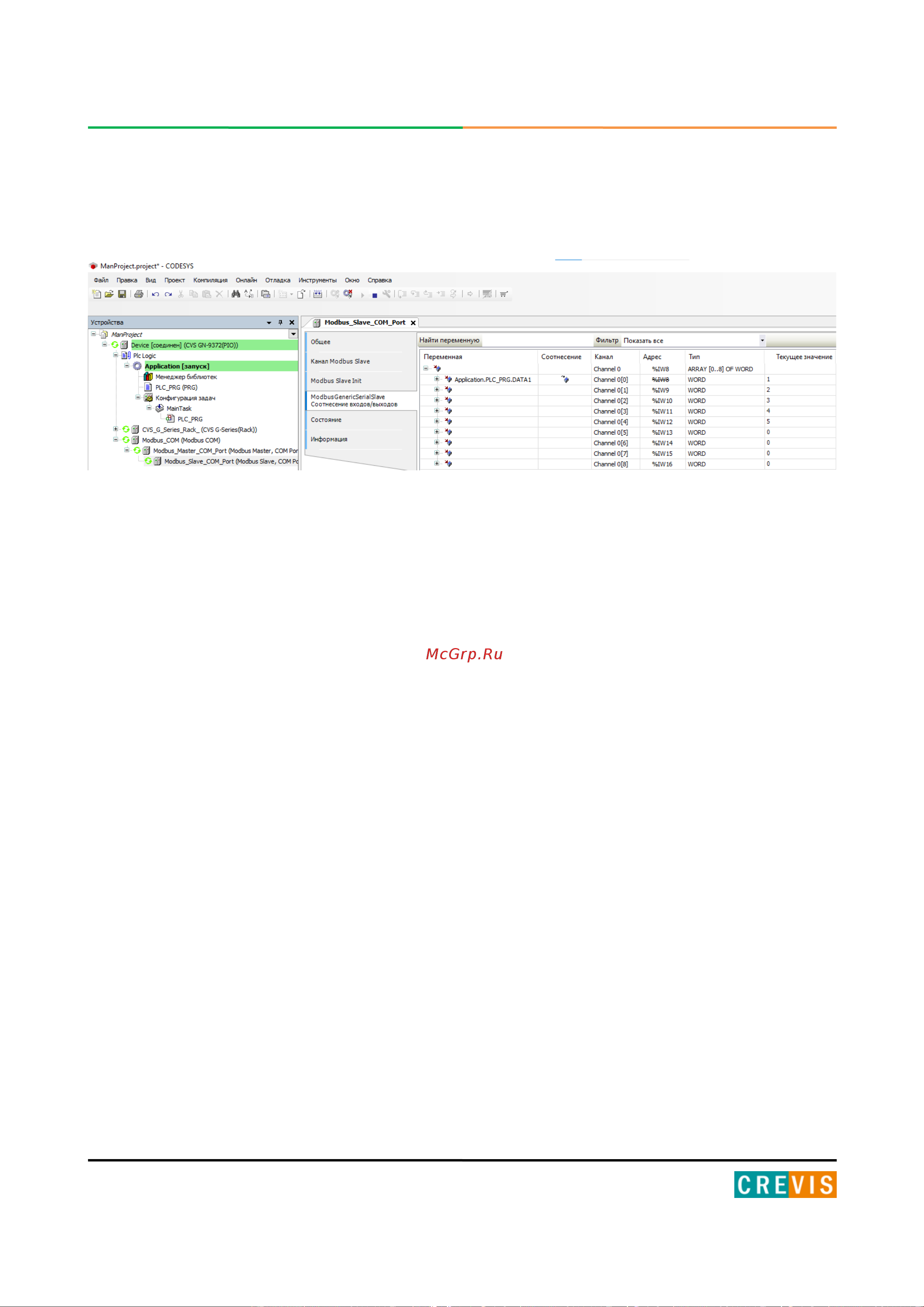

При правильной конфигурации устанавливается связь со всеми тремя драйверами (знак
зелёных стрелок слева от драйвера).
8.3.4. Modbus RTU Slave
Программируемые адаптеры CREVIS GN-937x также содержат встроенный драйвер Modbus
RTU Slave. По умолчанию этот драйвер работает на обоих интерфейсах одновременно
(RS-232 и RS-485). Соотнесение внутренних переменных программы и адреса Modbus
регистры осуществляется через адреса данных переменных в соответствии с п. 5.5.
Например, если при объявлении переменной назначить адрес %MW100, то её значение
будет доступно в регистре с адресом (32684 + 100) = 32784.
