89 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
Для доступа к сконфигурированным данным адаптера по протоколу OPC DA используется
внешнее приложение CODESYS OPC Server. Данный компонент входит в состав общего
пакета установки среды разработки CODESYS. Этот пакет можно скачать бесплатно на сайте
www.crevis.ru
в разделе «Загрузки» - «Программное обеспечение».

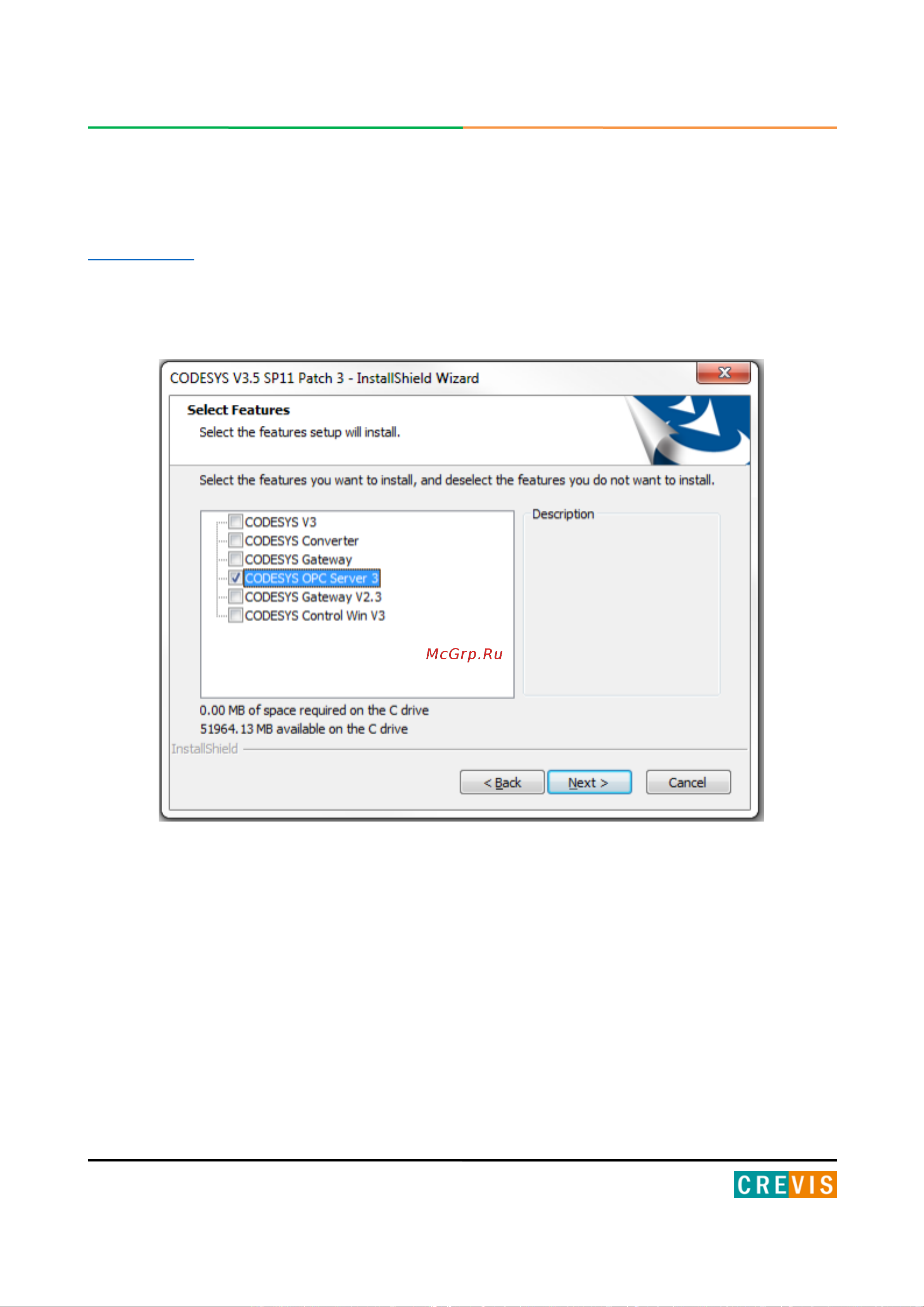

Если необходимо установить только этот компонент, то при установке общего пакета
необходимо снять галочки со всех остальных компонентов.
