77 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

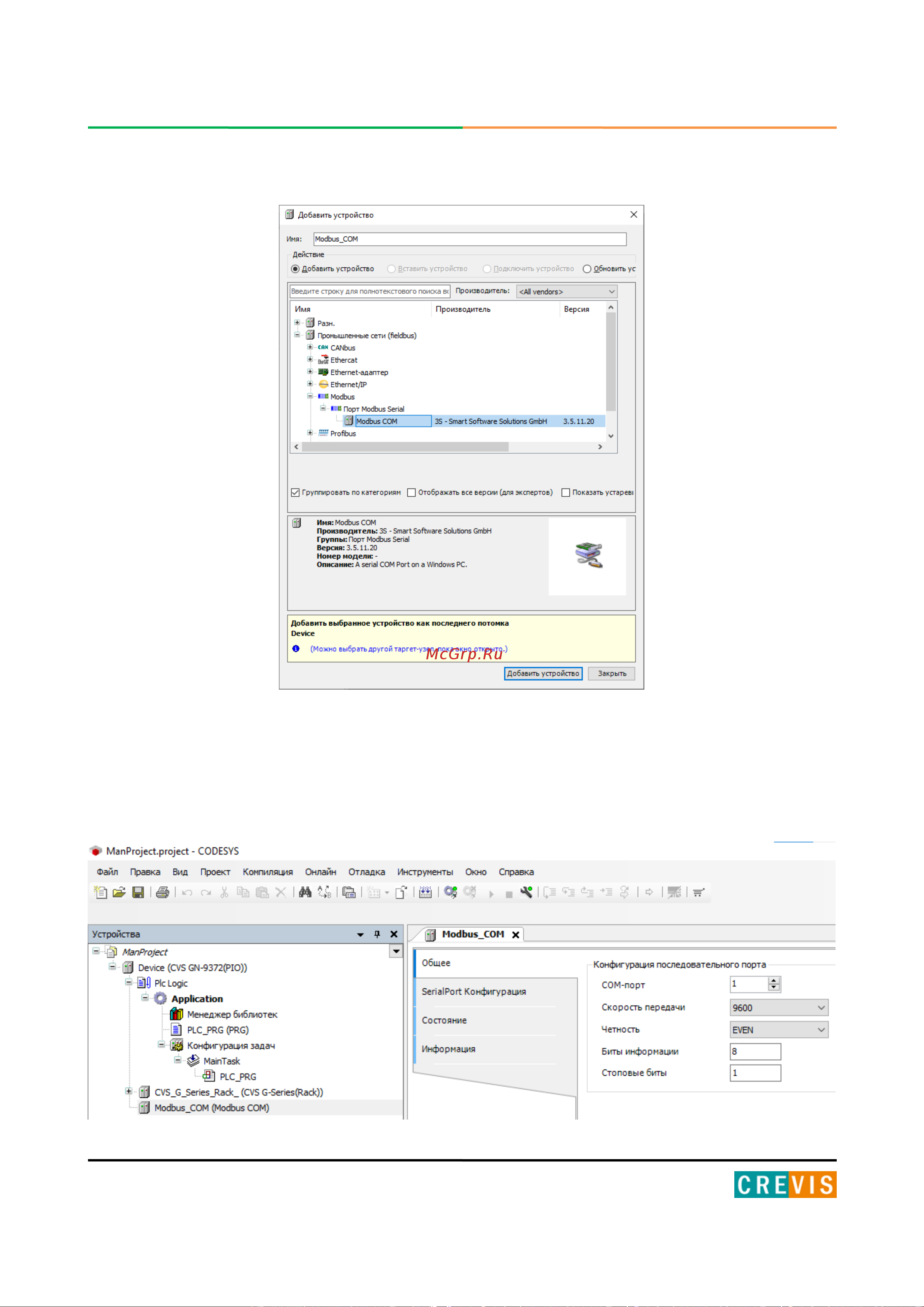

После этого у добавленного устройства необходимо выбрать номер последовательного
порта (тип интерфейса: 1: RS-232, 2: RS-485) и параметры обмена (скорость передачи
данных, чётность и т.д.)
