35 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

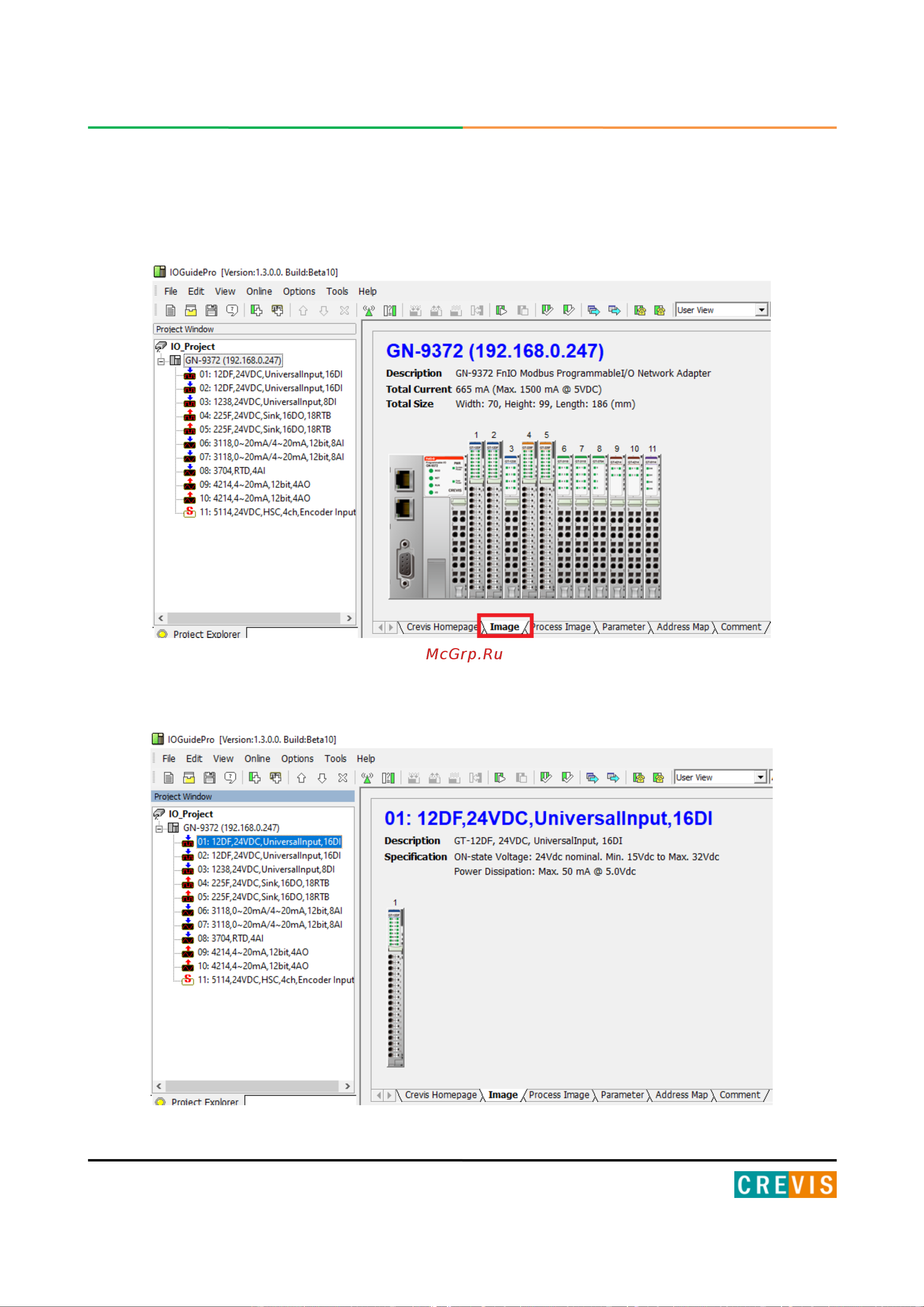

После создания желаемой конфигурации, выбрав в дереве устройств адаптер, на вкладке
«Image» можно посмотреть общий вид корзины, её габариты и потребление, а также
заданные параметры адаптера (адрес и модель).
При выборе конкретного модуля на данной вкладке будет отображаться его позиция в
корзине адаптера (номер слота), изображение, а также основные характеристики.
