68 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
8.3. Добавление дополнительных интерфейсов
8.3.1. Modbus TCP Master

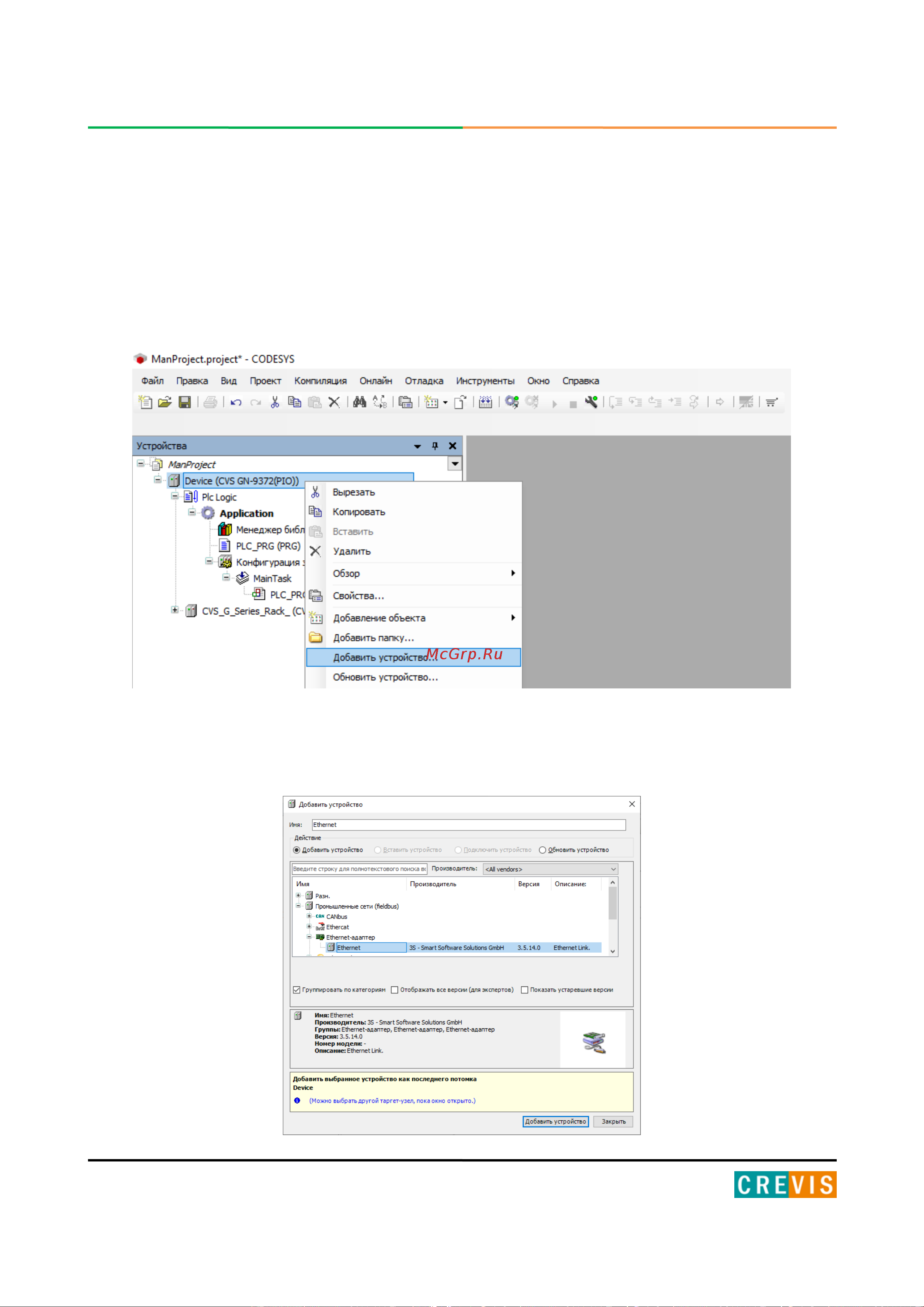

Для опроса программируемым адаптером станций Modbus TCP (Slave) необходимо добавить
драйвер Modbus TCP Master. Для этого нужно щёлкнуть ПКМ по адаптеру и выбрать
«Добавить устройство…».
Далее в открывшемся окне выбрать драйвер «Ethernet» и нажать «Добавить устройство».
