105 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

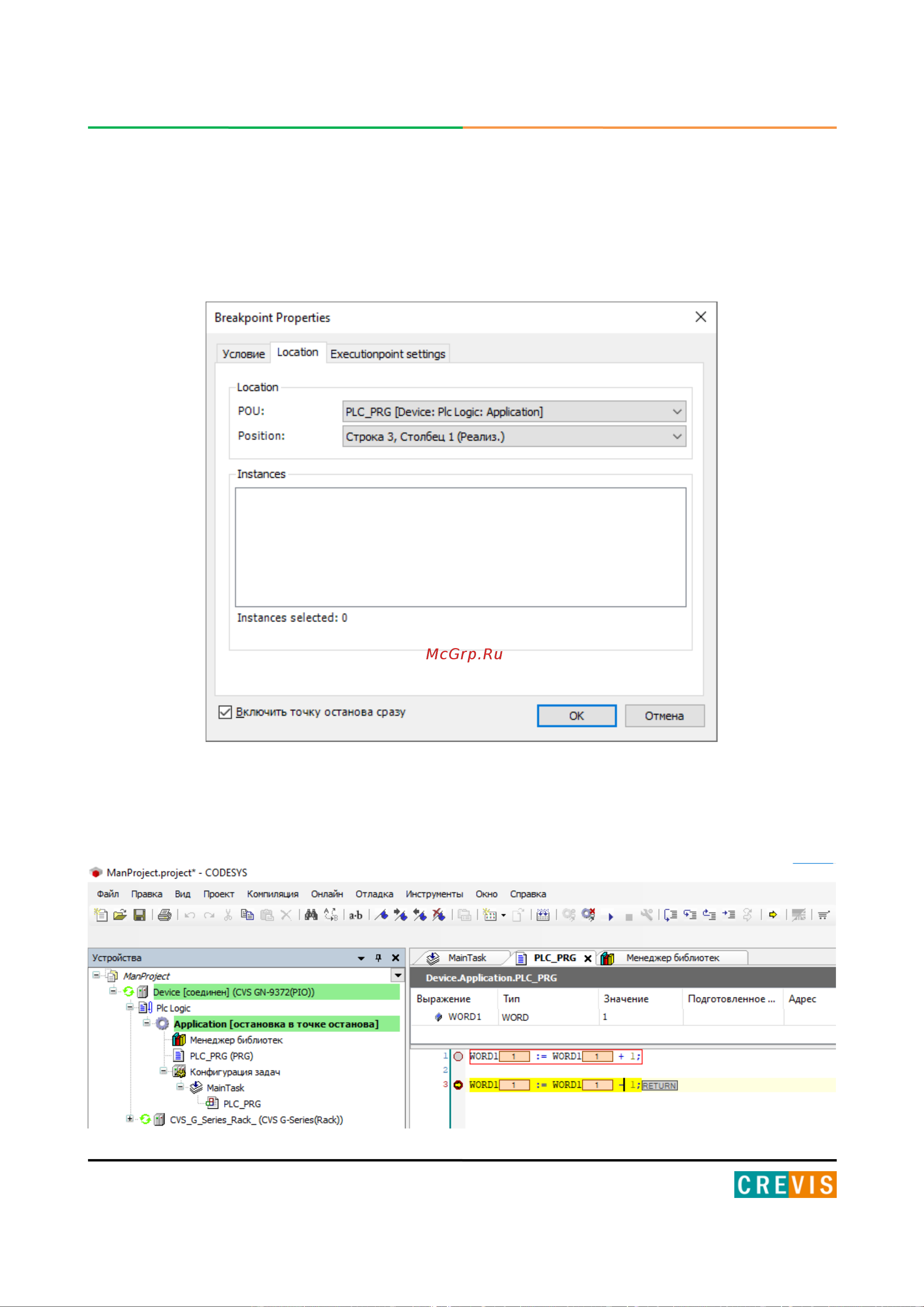

В открывшемся окне предлагается выбрать расположение точки останова (вкладка
«Location»), условие приостановки программы (вкладка «Условие») и код для выполнения в
случае достижения точки останова (вкладка «Execution point settings»), а также есть
возможность включения данной точки останова сразу после нажатия кнопки «ОК».
Строка со включенной точкой останова, на которой приостановилась программа,
подсвечивается жёлтым.
