114 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

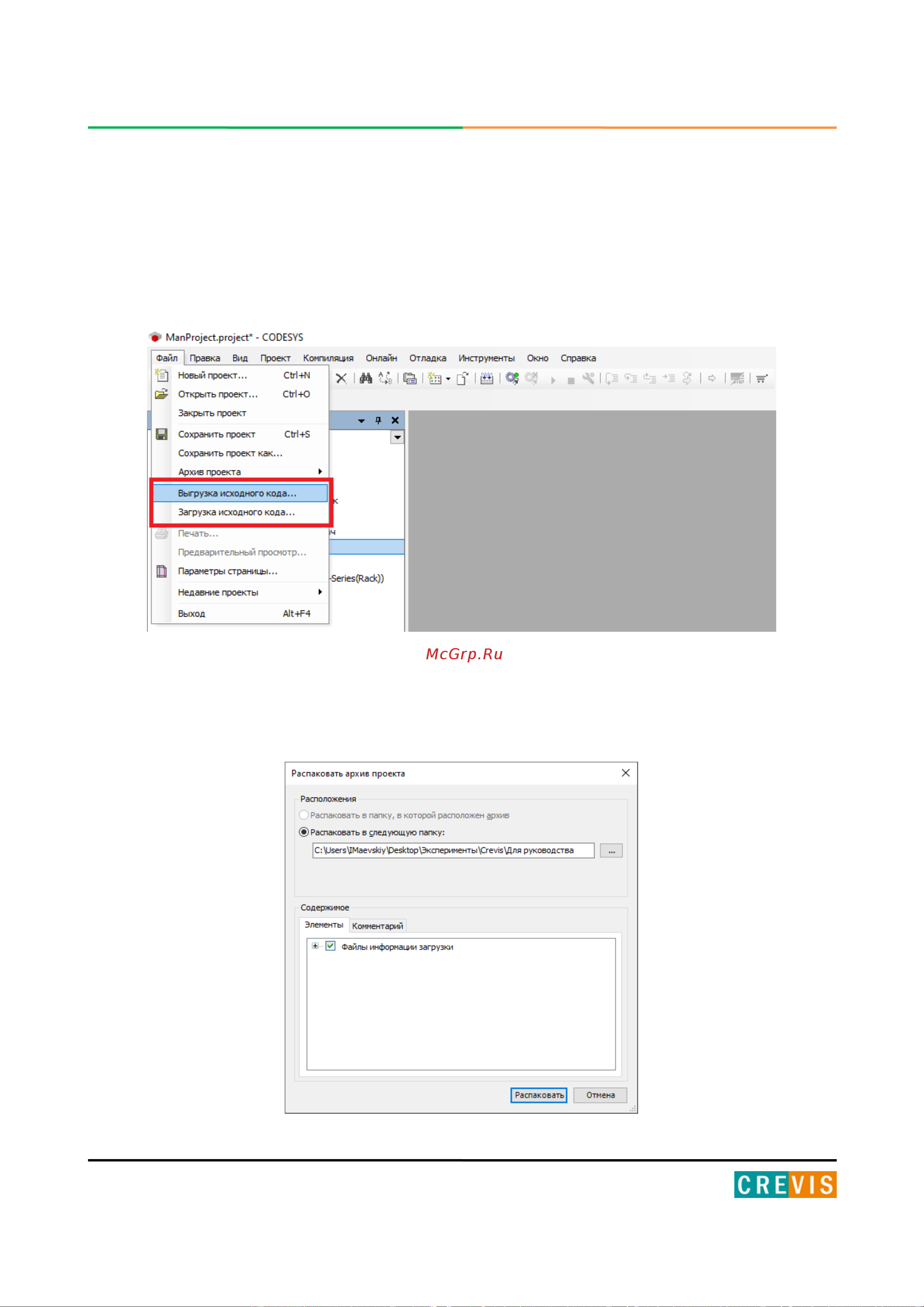

10.8. Загрузка/выгрузка исходного кода проекта
У программируемых адаптеров CREVIS есть возможность загрузки исходного кода проекта в
адаптер с ПК и выгрузки исходного кода проекта из адаптера на ПК.
Для этого используются соответствующие функции в меню «Файл»:
При выгрузке после подключения к нужному адаптеру предлагается выбрать путь на ПК, по
которому будет распакован архив из адаптера.
