70 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

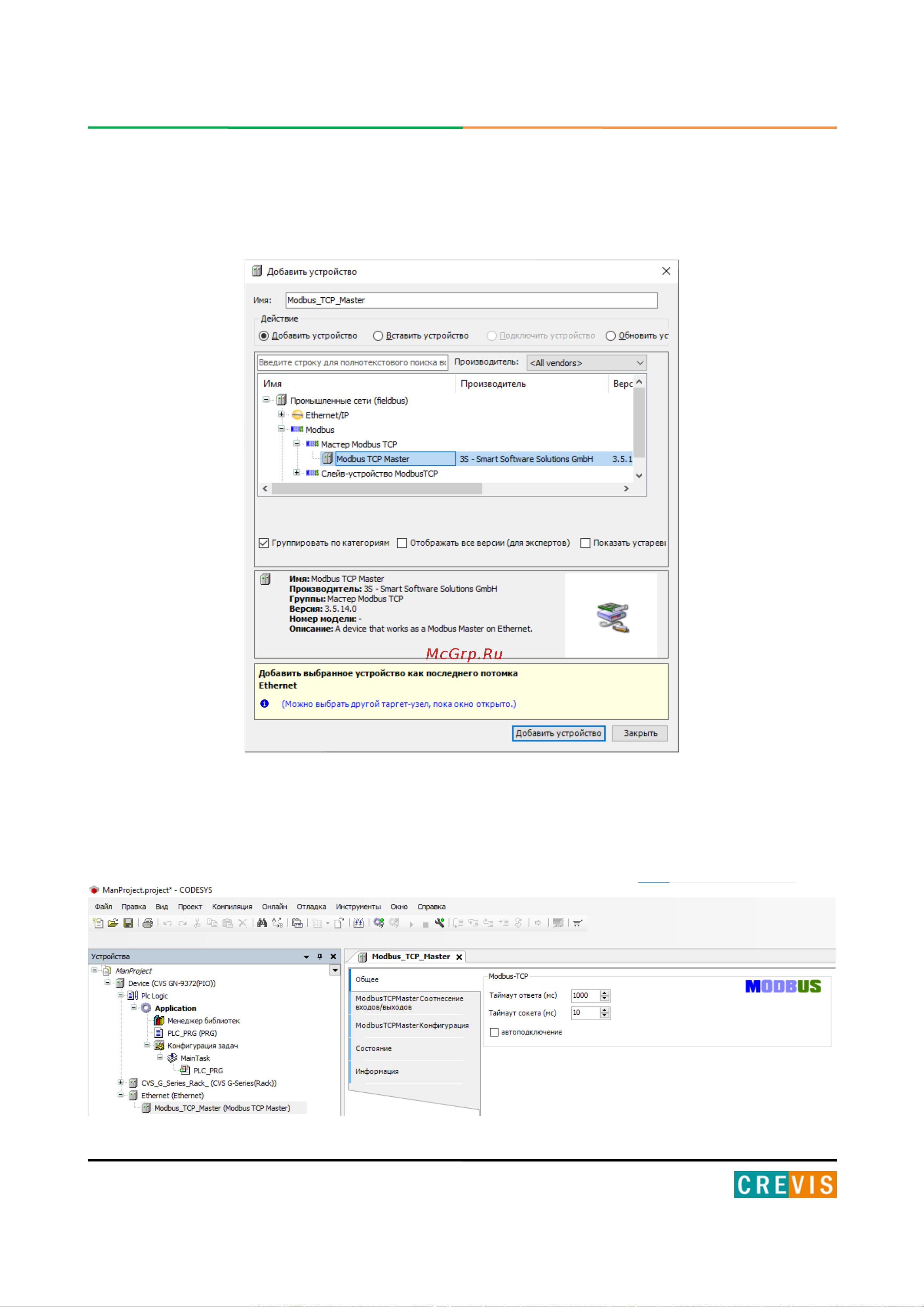

Далее к настроенному драйверу Ethernet необходимо по аналогии добавить драйвер Modbus
TCP Master.
В настройках данного драйвера указываются таймауты сокета и ответа, а также настройка
«Автоподключения» (восстанавливать или нет связь с устройством после потери связи).
