102 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

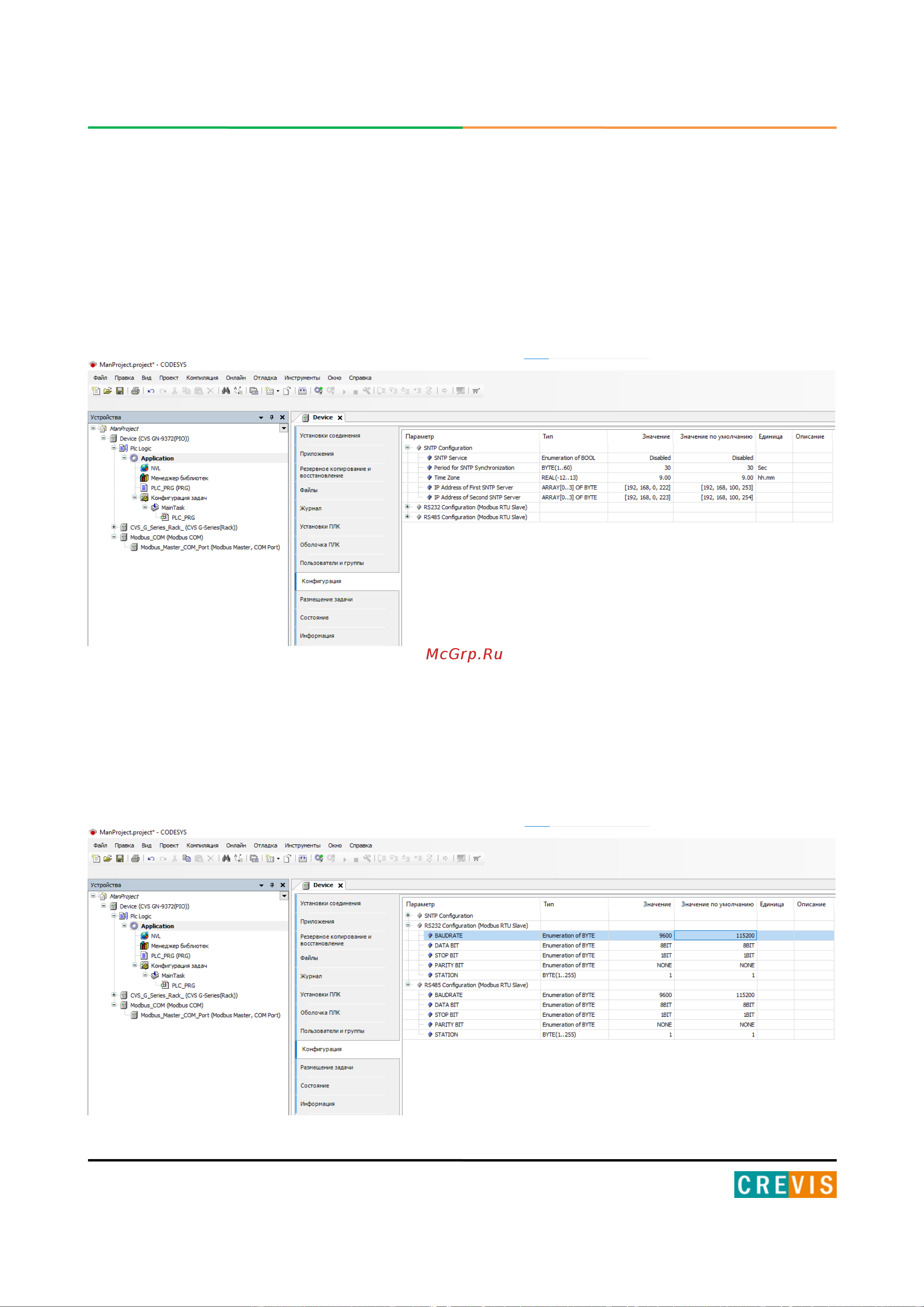

10. Дополнительные функции CODESYS
10.1. Синхронизация времени (SNTP)
Синхронизация программируемых адаптеров CREVIS реализуется с помощью протокола
SNTP. В меню «Конфигурация» указываются IP-адреса двух SNTP серверов, часовой пояс и
период синхронизации времени.
10.2. Настройка параметров интерфейсов RS-232/RS-485
Параметры интерфейсов RS-232/RS-485 последовательно порта адаптера могут задаваться
с помощью специальных Modbus регистров (0x1606 – 0x1609), через утилиту IOGuidePro, а
также в меню «Конфигурация» среды разработки CODESYS.
