56 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
8. Разработка приложения программируемого адаптера в
CODESYS 3.5
Разработка приложения для программируемых адаптеров CREVIS производится в
интегрированной среде разработки CODESYS V3.5.11.3 (V3.5 SP11 Patch 3). Другие версии
данной среды разработки (с другими версиями SP или Patch, а также специально
адаптированные под конкретных производителей) не поддерживаются. Загрузить нужную
версию CODESYS можно бесплатно на сайте www.crevis.ru
в разделе «Загрузки» -
«Программное обеспечение».
8.1. Добавление устройств CREVIS в CODESYS
Для начала работы с модулями CREVIS их необходимо добавить в среду разработки
CODESYS. Для этого используются файлы-описатели (.XML) адаптеров, модулей ввода-
вывода и дополнительных драйверов. Скачать актуальные файлы-описатели можно
бесплатно на сайте www.crevis.ru
в разделе «Загрузки» - «Программное обеспечение».

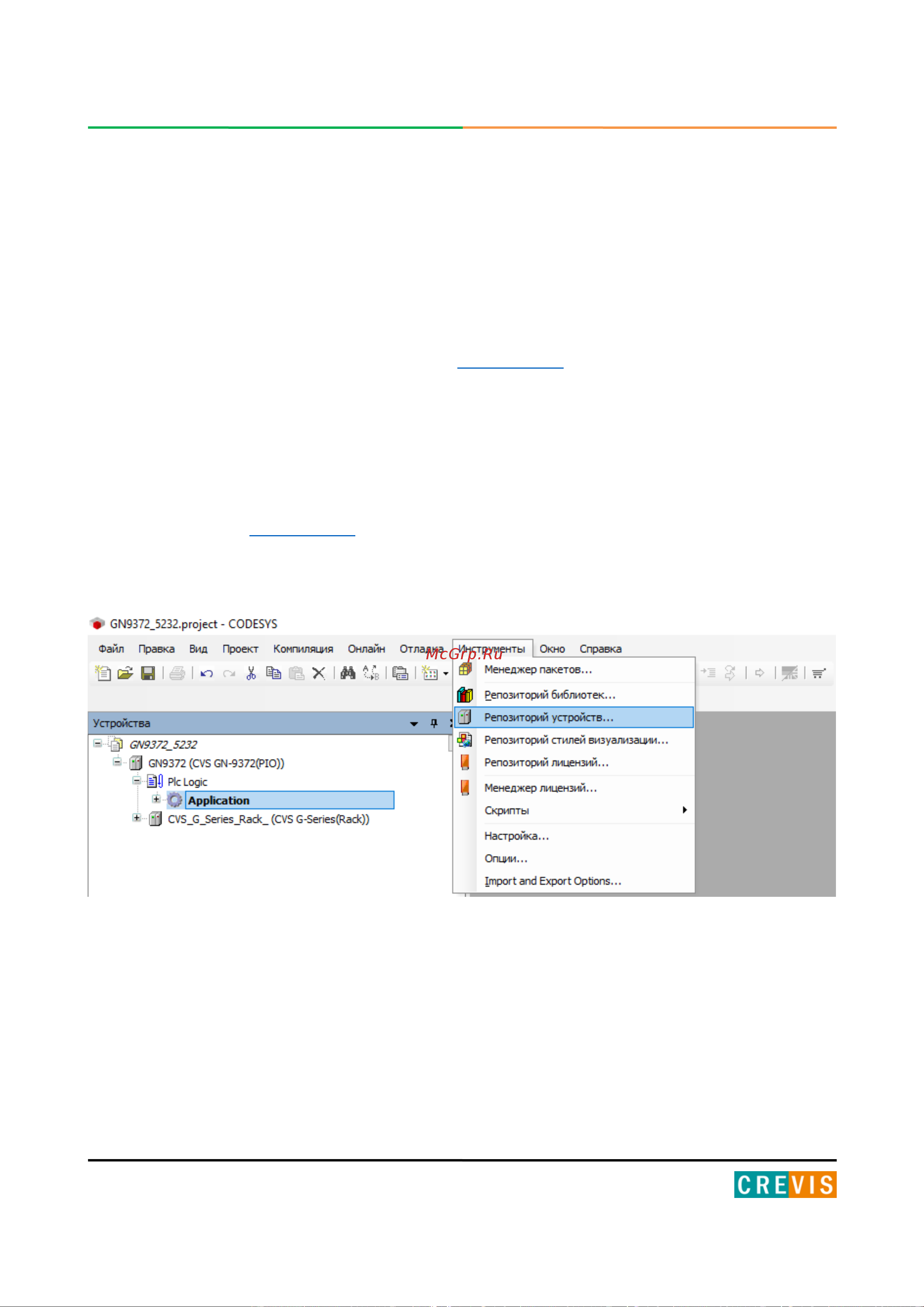

Добавить скачанные файлы можно с помощью инструмента «Репозиторий устройств».
