66 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

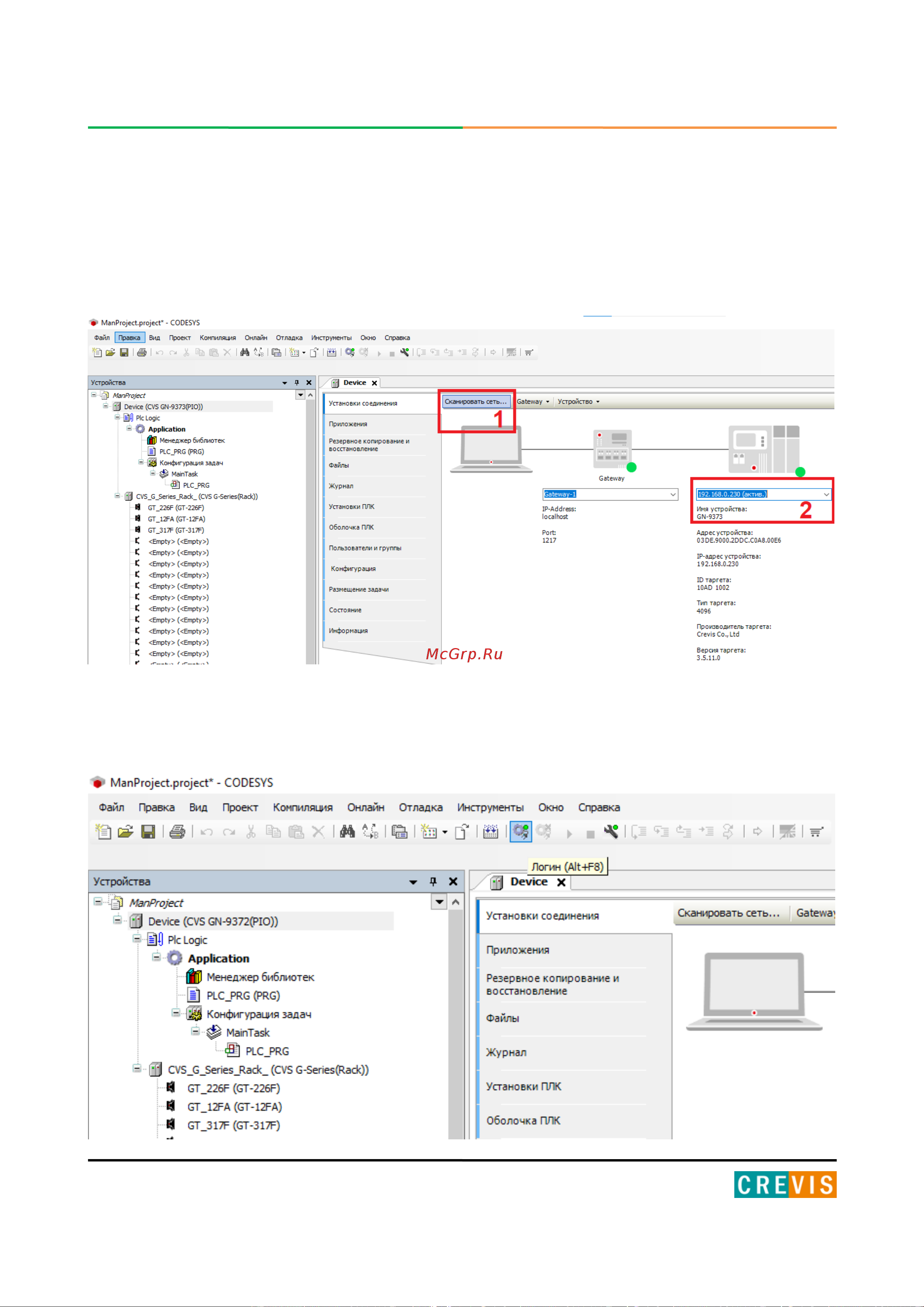

8.2.3. Загрузка проекта в программируемый адаптер
Для загрузки разработанного проекта в программируемый адаптер необходимо
подключиться к адаптеру в меню «Установки соединения». Для этого необходимо либо найти
устройство, сканируя сеть (1), либо ввести IP-адрес устройства (2) и нажать Enter.
Далее необходимо нажать кнопку «Логин» на панели инструментов и загрузить проект.
