47 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

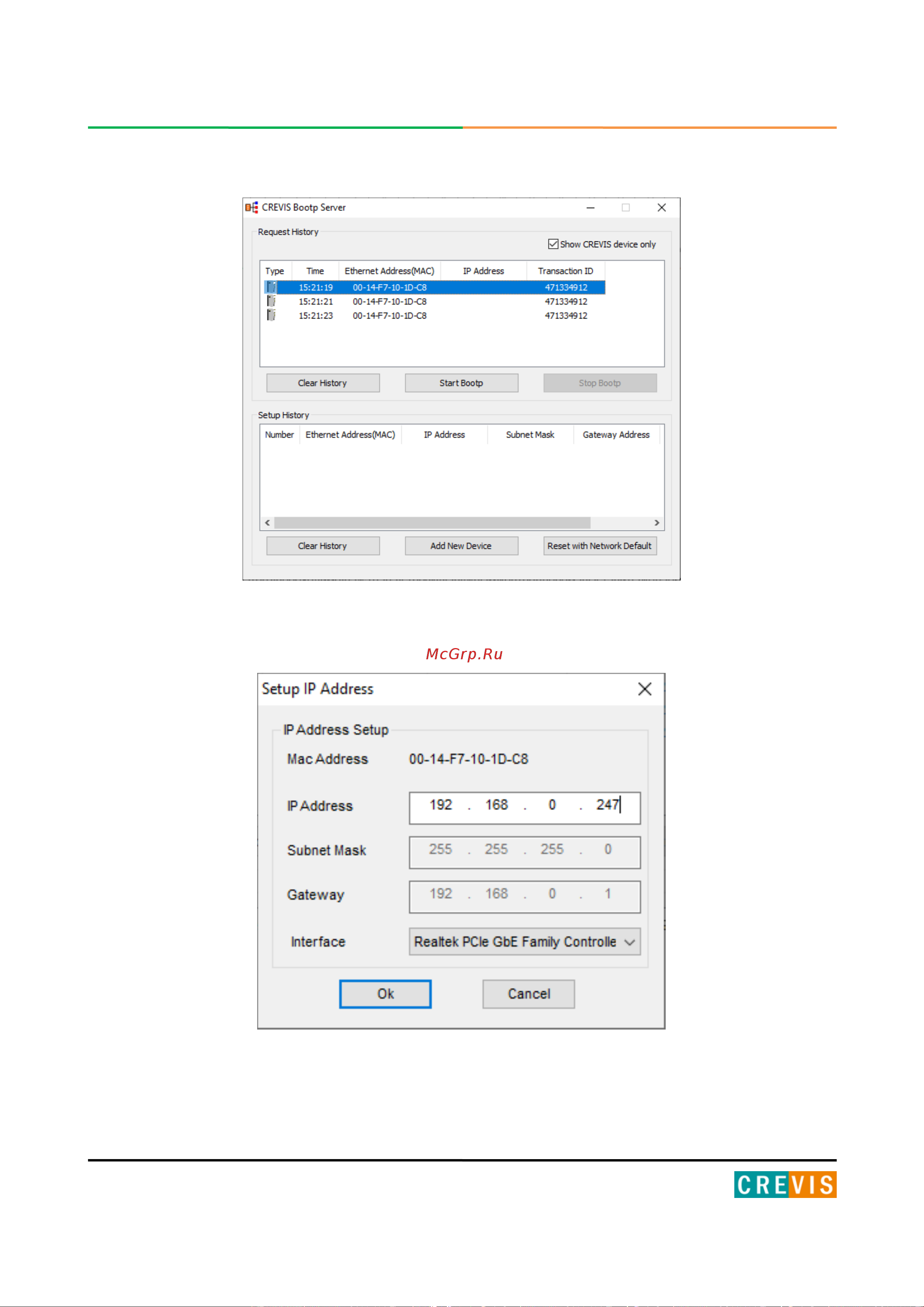

После этого необходимо нажать на строчку с нужным контроллером, выставить желаемый
IP-адрес адаптера и нажать кнопку «Ok».
