GRAPHITE 59G801 [95/164] Darbs iestatījumi
95
GALDA ZĀĢIS (ELEMENTI)
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
GALDA ZĀĢIS (ELEMENTI)
1. Skaldāmais ķīlis
2. Zāģdiska aizsegs
3. Darbgalds
4. Paralēlā vadīkla
5. Speciālais lodziņš
6. Paralēlās vadīklas bloķēšanas svira
7. Slēdzis
8. Skaidu novadīšanas ieliktnis
9. Montāžās atveres
10. Skaidu novadīšanas īscaurule
11. Darbgalda pacelšanas/nolaišanas regulējampoga
12. Darbvārpstas bloķēšanas poga
13. Zāģdisks
14. Skaldāmā ķīļa nostiprinātājskrūves
15. Šķērsvadīkla
16. Vadgrope
17. Leņķu skala
18. Leņķa rādītājs
19. Universāla leņķmēra bloķēšanas regulējampoga
20. Šķērsvadīklas bloķēšanas regulējampoga
21. Iestatītā leņķa bloķēšanas regulējampoga
22. Universālais leņķmērs
LEŅĶZĀĢIS (ELEMENTI)
31. Rokturis
32. Pārvietojamā aizsega bloķēšanas svira
33. Pārvietojamais aizsegs
34. Balsta līste
35. Vertikālā piespiedēja pleca bloķēšanas regulējampoga
36. Vertikālais piespiedējs
37. Vertikālā piespiedēja bloķēšanas regulējampoga
38. Galvas noliekuma bloķēšanas svira
39. Galvas bloķēšanas pulka
40. Rotējošā galda pagarinātājs
41. Galda pagarinātāja bloķēšanas skrūve
42. Rotējošais galds
43. Rotējošā galda leņķu skala
44. Rotējošā galda ieliktnis
45. Rotējošā galda bloķēšanas poga
46. Rotējoša galda bloķēšanas regulējampoga
47. Putekļu novadīšanas īscaurule
48. Ierobežotājs
49. Regulēšanas skrūve
50. Kontroles uzgrieznis
51. Galvas noliekuma leņķu skala
52. 90
0
leņķa regulēšanas skrūve
53. Uzgrieznis
54. 45
0
leņķa regulēšanas skrūve
55. Uzgrieznis
56. Skrūve
57. Vāks
58. Zāģdiska nostiprinātājskrūve
59. Ārējais atloks
60. Oglekļa suku vāks
* Attēls un izstrādājums var nedaudz atšķirties.

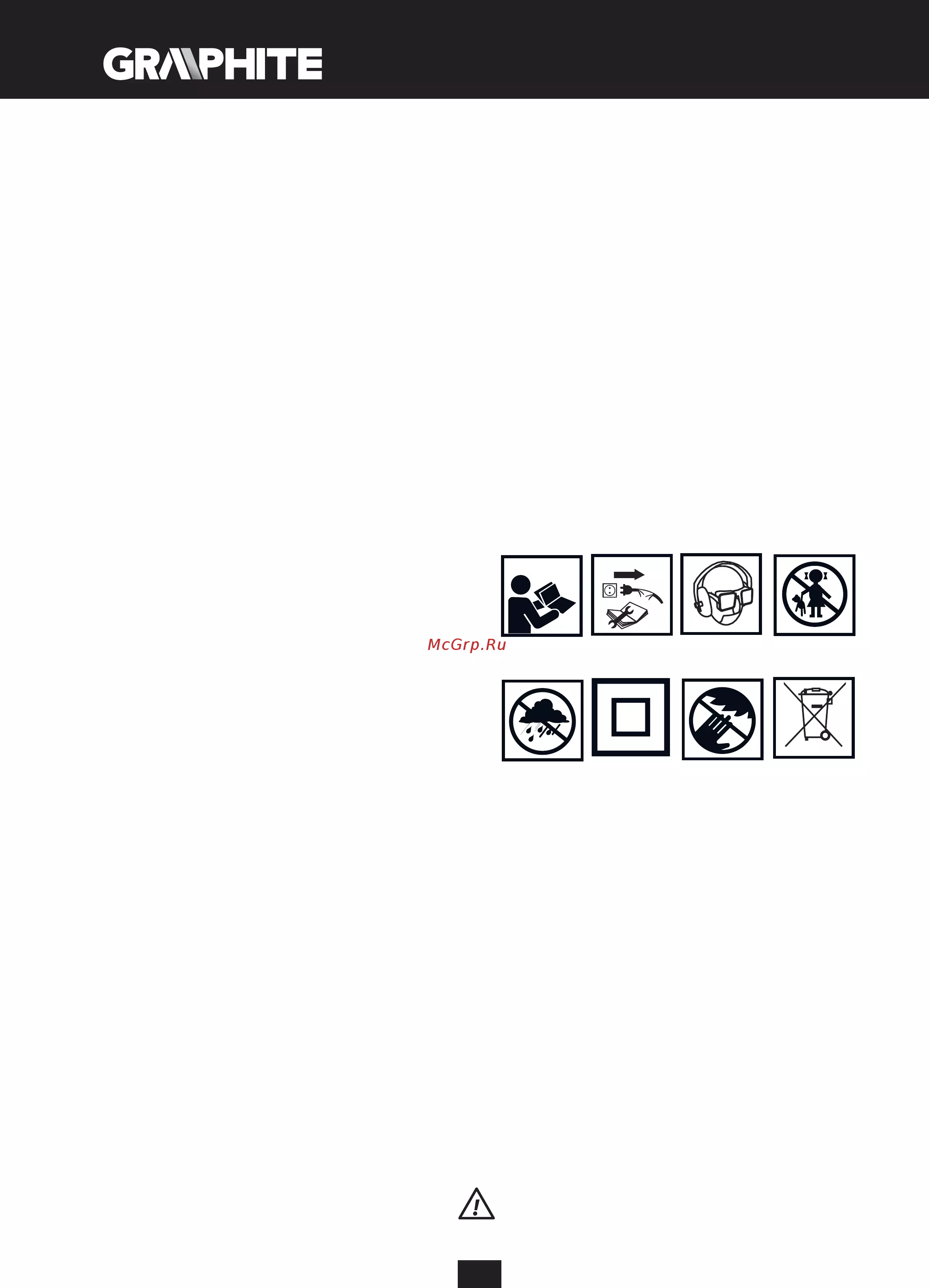

SIMBOLU APRAKSTS
PIEZĪME
BRĪDINĀJUMS
MONTĀŽA/IESTATĪJUMI
INFORMĀCIJA
APRĪKOJUMS UN PIEDERUMI
1. Vertikālais piespiedējs - 1 gab.
2. Universālais leņķmērs + Šķērsvadīkla - 1 gab.
3. Paralēlā vadīkla - 1 gab.
4. Skaidu novadīšanas ieliktnis - 1 gab.
5. Bīdītājs - 1 gab.
SAGATAVOŠANĀS DARBAM
Pirms veikt jebkādas universālzāģa montāžas vai regulēšanas
darbības, pārliecināties, ka tas tika atslēgts no barošanas tīkla.
UNIVERSĀLZĀĢA MONTĀŽA DARBGALDĀ
Ieteicams, lai zāģis būtu stingri piestiprināts pie darbgalda vai statņa,
izmantojot tam paredzētas montāžas atveres (9) zāģa pamatnē, kas
garantē drošu darbību un novērš ierīces nevēlamās pārvietošanās
risku darba laikā. Montāžas atveres atbilst skrūvēm ar diametru
8 mm ar atslēgas vai sešstūra galvu.
Zāģa montāžas laikā pie darbgalda virsmas jāpārliecinās, ka:
• Darbgalda virsma ir plakana un tīra;
• Skrūves ir aizskrūvētas vienādi, bez pārmērīgā momenta
(nostiprinātājskrūves ir jāaizskrūvē tā, lai pamatne nebūtu
nospriegota vai neatslāņotos). Pārmērīgā nospriegojuma
rezultātā pamatne var plīst.
PĀRVIETOŠANA
Pirms pārvietošanas jāveic šādi soļi: :
• Iestatīt ierīci galdzāģa stāvoklī;
• Pārvietot, turot ar abām rokām aiz pamatnes.
DARBS/ IESTATĪJUMI
Pirms veikt jebkādas zāģa regulēšanas darbības, pārliecināties, ka
ierīce ir atslēgta no elektrotīkla. Lai nodrošinātu drošu, precīzu un
produktīvu zāģa darbību, visas regulācijas darbības veikt pilnībā.
Pabeidzot regulācijas un iestatīšanas darbības, pārliecināties,
ka visas regulēšanas atslēgas ir izņemtas. Jāpārbauda, vai visi
skrūvelementi ir atbilstoši aizskrūvēti.
Veicot regulēšanas darbības, pārliecināties, ka visi ārējie elementi
strādā pareizi un ir labā tehniskā stāvoklī.
Nolietotā vai bojātā daļa ir jānomaina kvalicētam personālam
pirms zāģa lietošanas uzsākšanas.
PIEZĪMES PAR ZĀĢĒŠANU
• Pabeidzot katru regulēšanu, ir ieteicams veikt
mēģinājumzāģēšanu, lai pārbaudītu veiktās regulēšanas
pareizumu un mērījumus.
• Pēc zāģa ieslēgšanas uzgaidīt, kamēr zāģdisks sasniegs savu
maksimālo griešanās ātrumu tukšgaitā, un tikai tad uzsākt
zāģēšanu.
• Garākus materiāla gabalus nodrošināt no nokrišanas zāģēšanas
procesa beigās (piem., ar veltnīšbalsta palīdzību).
• Uzsākot zāģēšanu, ir jābūt īpaši uzmanīgam!
• Zāģējot koksni, kas jau iepriekš tika izmantota, pārliecināties,
ka tajā nav tādu nevēlamo elementu kā naglas, skrūves u.tml.
