Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя по серии ES-3124
100
" VLAN на основе подсетей применяются только к не имеющим тегов
пакетам и работают лишь при использовании VLAN на основе тегов IEEE
802.1Q.

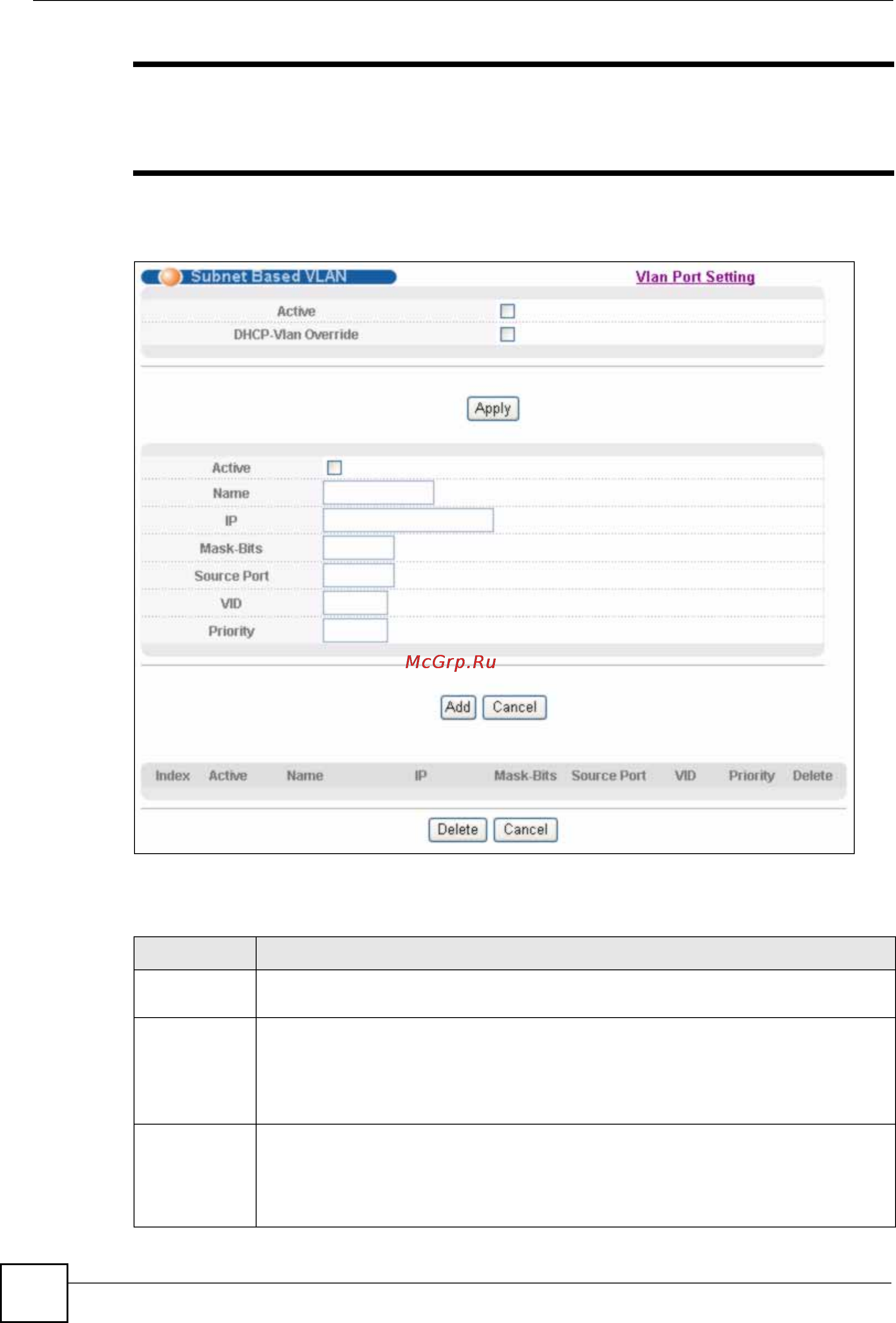

Рисунок 41 Экран Advanced Application > VLAN > VLAN Port Setting > Subnet Based
VLAN
Поля экрана описаны в следующей таблице.
Таблица 19 Экран Advanced Application > VLAN > VLAN Port Setting > Subnet Based
VLAN Setup
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить на коммутаторе VLAN на
основе подсетей.
DHCP-Vlan
Override
При включении функции отслеживания DHCP клиенты DHCP могут обновлять
свои IP-адреса через DHCP VLAN или через другой сервер DHCP во VLAN на
основе подсетей.
Установите данный переключатель, чтобы клиенты DHCP в данной IP-подсети
принудительно получали IP-адреса через DHCP VLAN.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения коммутатора
или перебоя в подаче питания, поэтому по завершении настройки необходимо
нажать на ссылке Save в верхней навигационной панели для сохранения
изменений в энергонезависимой памяти.
