Глава 21 Стекирование VLAN
Руководство пользователя по серии ES-3124
182
Выделенные поля соответствуют настраиваемым на коммутаторе на экране VLAN
Stacking.
21.4 Настройка стекирования VLAN
Чтобы отобразить следующий экран, нажмите Advanced Applications > VLAN
Stacking.

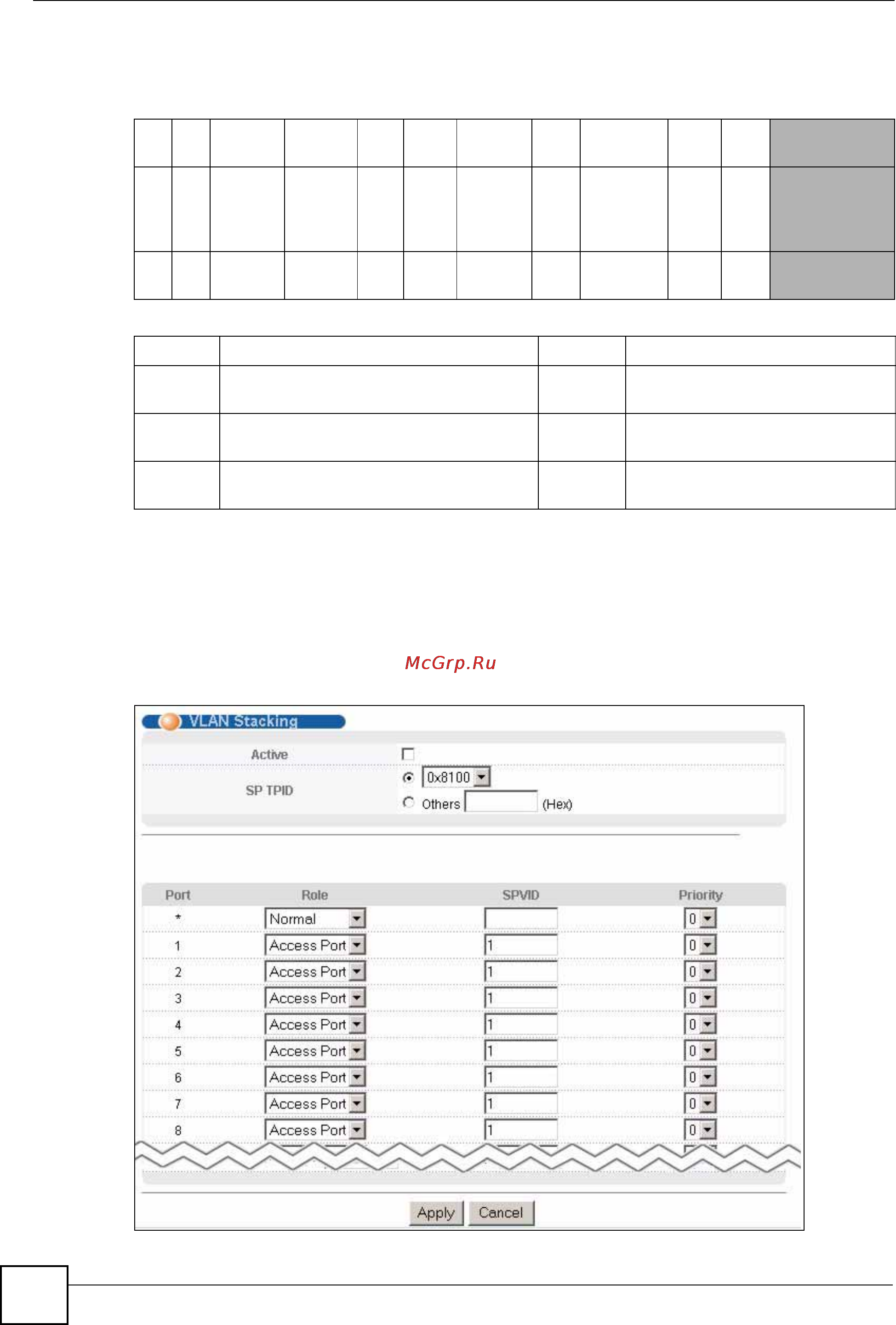

Рисунок 84 Экран Advanced Application > VLAN Stacking
Таблица 53 Формат кадра с одним и двумя тегами 802.11Q
DA SA Len/
Etype
Data FCS Кадр Ethernet
без тегов
DA SA TPID Priority VID Len/
Etype
Data FCS
Кадр с
клиентским
тегом IEEE
802.1Q
DA SA SPTPID Priority VID TPID Priority VID Len/
Etype
Data FCS
Кадр с двумя
тегами
Таблица 54 Кадр 802.1Q
DA Адрес назначения Priority Приоритет 802.1p
SA Адрес источника Len/
Etype
Длина и тип кадра Ethernet
(SP)TPID Идентификатор протокола тега
(провайдера услуг)
Data Данные кадра
VID VLAN ID FCS Контрольная
последовательность кадра
