Глава 3 Обзор аппаратного обеспечения
Руководство пользователя по серии ES-3124
50
3.2 Задняя панель
Задняя панель коммутатора показана на рисунке ниже. На задней панели находится
разъем для подключения внешнего резервного источника питания (BPS), розетка
питания и выключатель питания (только в моделях с питанием от постоянного тока).

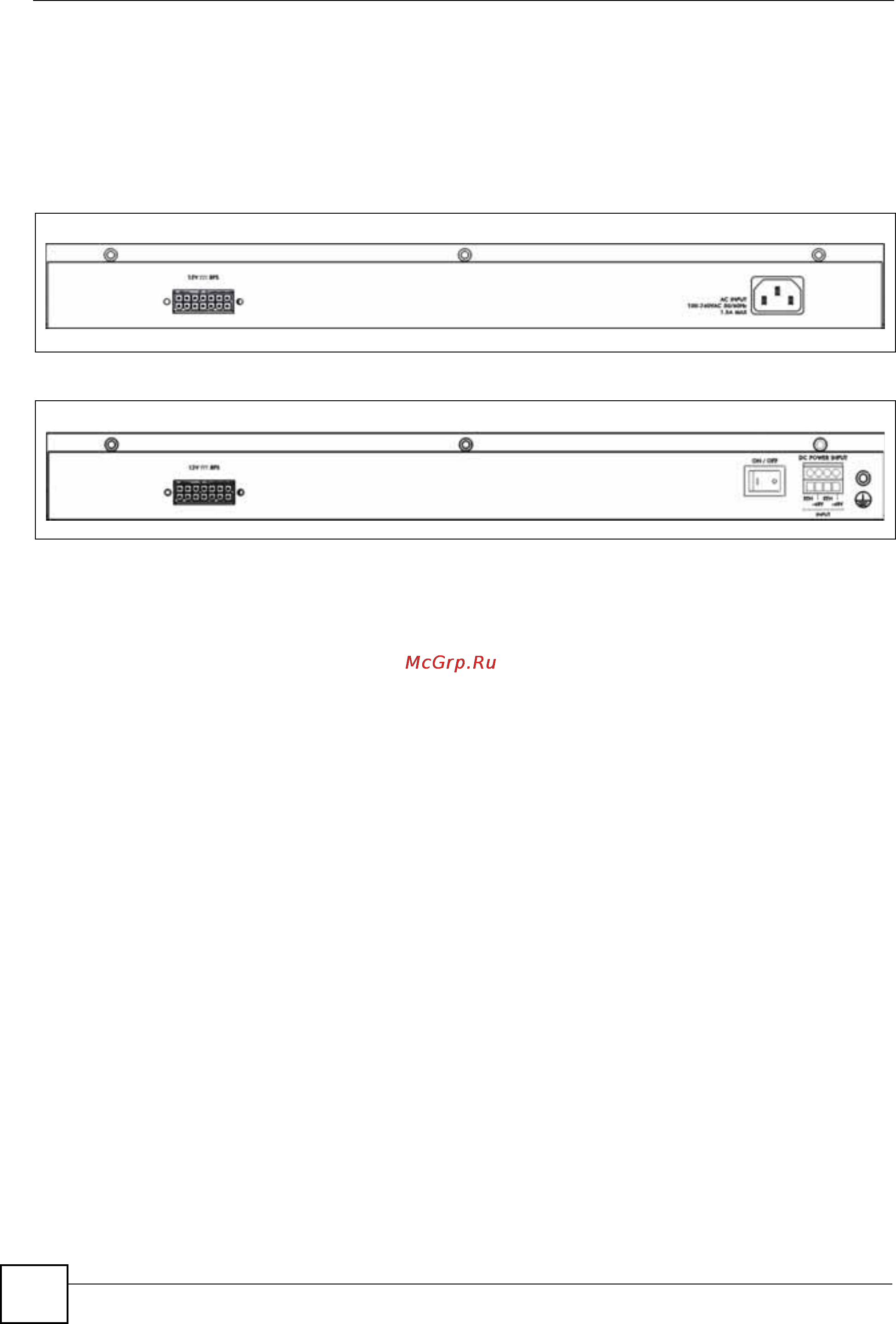

Рисунок 17 Задняя панель (модели с питанием от переменного тока)
Рисунок 18 Задняя панель (модели с питанием от постоянного тока)
3.2.1 Разъем питания
Убедитесь, что параметры питающей сети соответствуют указанным на панели.
Для подключения питания к коммутатору вставьте разъем типа «мама» шнура питания в
розетку на задней панели. Подключите другой конец шнура питания к источнику
питания. Убедитесь, что притоку воздуха ничто не мешает.
3.2.2 Разъем для внешнего резервного источника питания
Данный коммутатор поддерживает внешний резервный источник питания (BPS).
Резервный источник питания непрерывно отслеживает состояние встроенного
источника питания. В случае пропадания питания коммутатор автоматически
переключается на питание от резервного источника. После переключения коммутатора
на питание от резервного источника, даже в случае возобновления подачи питания,
обратно на питание от встроенного источника питания он автоматически
не
переключается.
