Глава 11 Протокол покрывающего дерева
Руководство пользователя по серии ES-3124
117

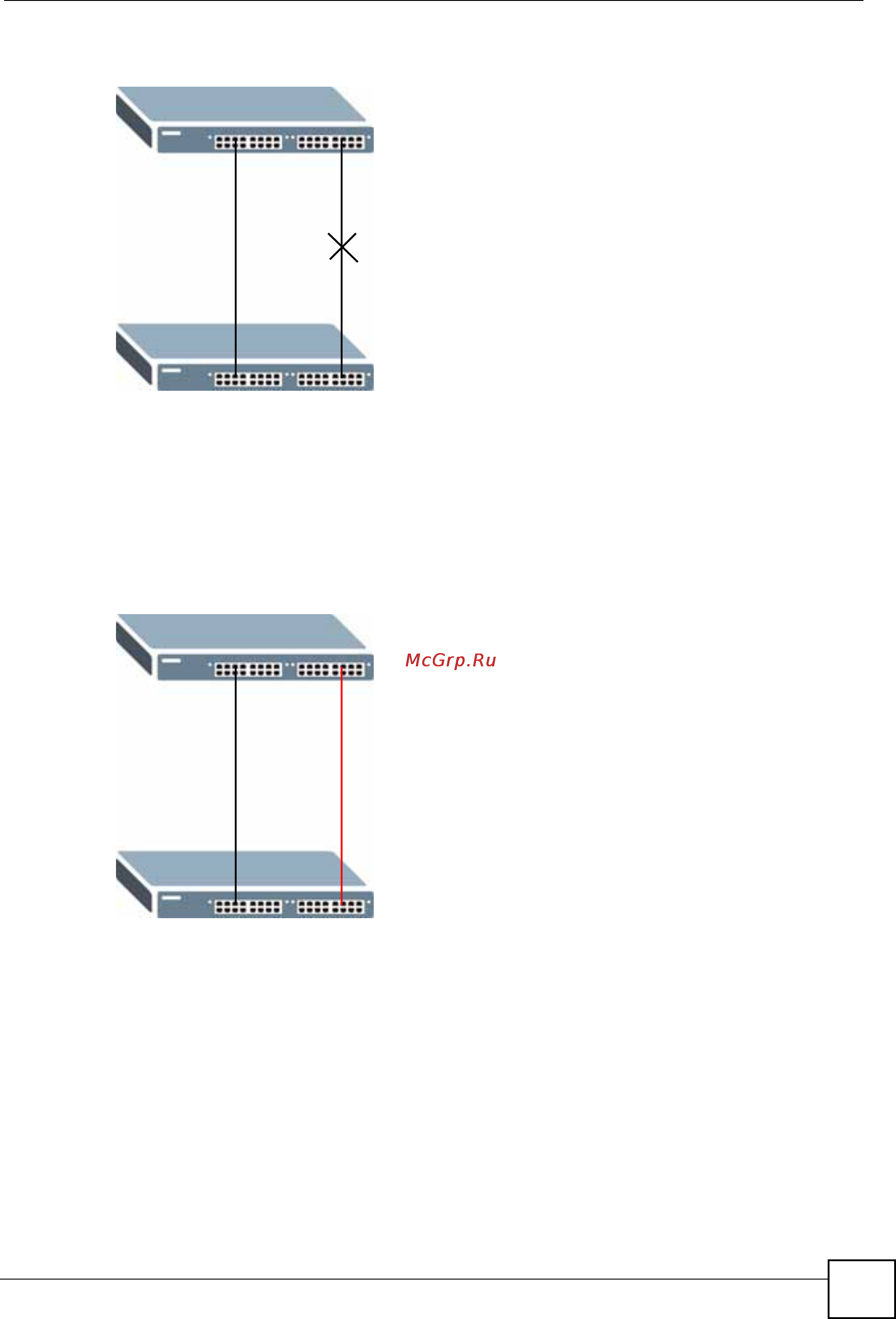

Рисунок 50 Пример сети с поддержкой STP/RSTP
При использовании MSTP сети VLAN 1 и 2 можно связать с различными экземплярами
покрывающего дерева в сети. Таким образом, трафик для двух сетей VLAN будет
проходить по различным путям. Пример сети с использованием протокола MSTP
показан на следующем рисунке.
Рисунок 51 Пример сети с поддержкой MSTP
11.1.5.2 Регион MST
Регионом MST называется логическая группа нескольких сетевых устройств, которая
для остальной сети представляется в виде одного устройства. Каждое из устройств с
поддержкой MSTP может принадлежать только одному региону MST. При поступлении
блоков BPDU в регион MST стоимость внешнего пути (или путей, выходящих из
данного региона) увеличивается на единицу. Стоимость внутреннего пути (или путей
внутри
данного региона) увеличивается на единицу при прохождении блока BPDU
через регион.
На устройствах, принадлежащие одному региону MST, настраиваются одинаковые
идентификационные параметры MSTP. Сюда входят следующие параметры:
A
B
VLAN 1
VLAN 2
A
B
VLAN 1
VLAN 2
