Zyxel ES-3124 [145/394] Настройка агрегации каналов
![Zyxel ES-3124PWR [145/394] Настройка агрегации каналов](/views2/1168509/page145/bg91.png)
Глава 15 Агрегация каналов
Руководство пользователя по серии ES-3124
145

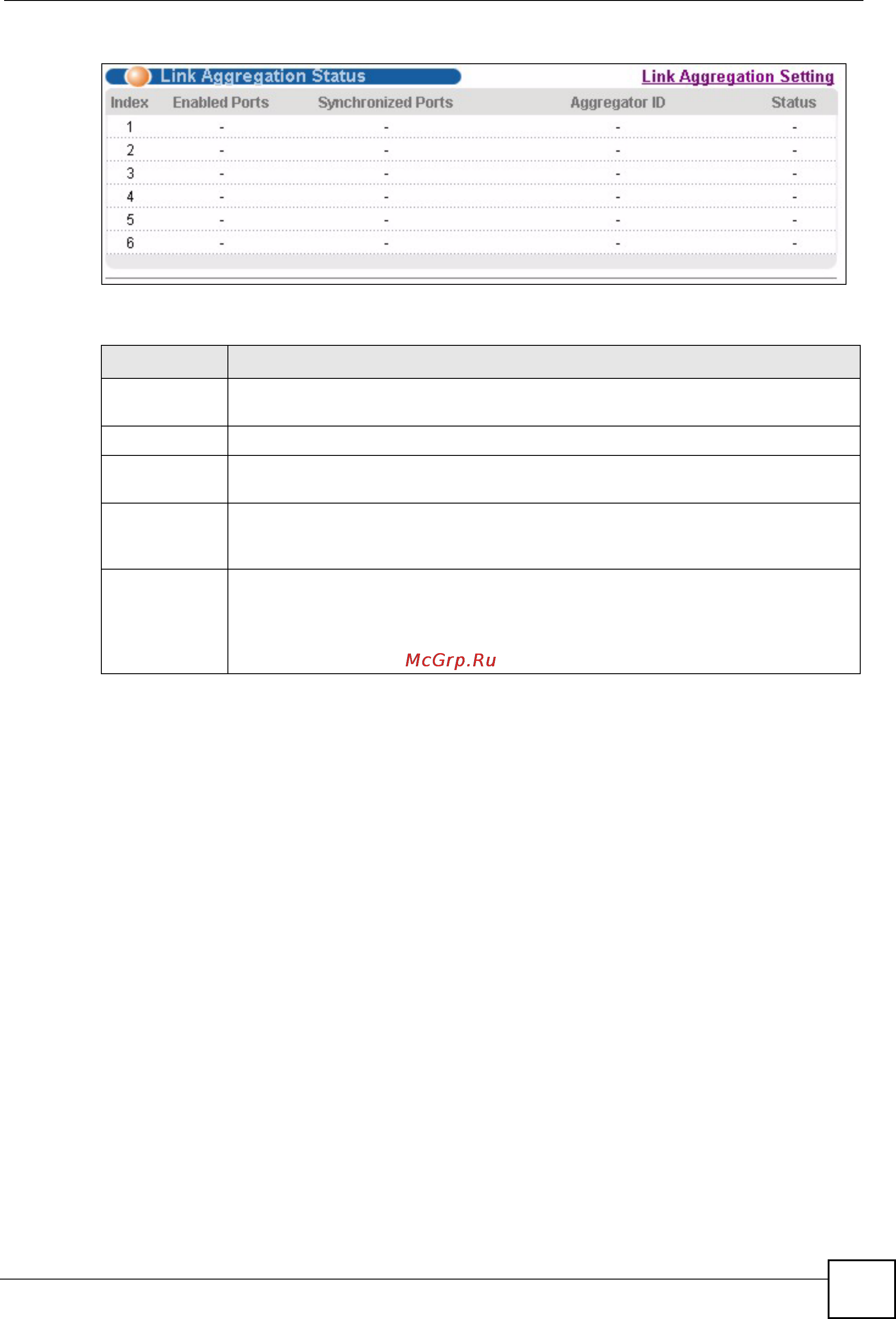

Рисунок 65 Экран Advanced Application > Link Aggregation Status
Поля экрана описаны в следующей таблице.
15.4 Настройка агрегации каналов
Чтобы отобразить показанный ниже экран, выберите в навигационной панели Advanced
Application > Link Aggregation > Link Aggregation Setting. Дополнительную
информацию об агрегации каналов можно найти в разд.15.1 на стр.143.
Таблица 38 Экран Advanced Application > Link Aggregation Status
ПОЛЕ ОПИСАНИЕ
Index В этом поле отображается идентификатор группы, который определяет группу
портов, то есть логический канал, объединяющий несколько портов.
Enabled Port Порты, настроенные в меню Link Aggregation как члены группы портов.
Synchronized
Ports
Порты, в данный момент передающие данные как единый канал в этой группе
портов.
Aggregator ID Идентификатор агрегации каналов включает в себя: приоритет системы, MAC-
адрес,
ключ, приоритет порта и номер порта. Более подробную информацию об
этом поле можно найти в разд. 15.2.1 на стр.144.
Status В этом поле отображается способ добавления указанных портов в группу
портов. Возможные значения:
• Static – если порты настроены в качестве статических членов группы
портов.
• LACP – если порты были присоединены к группе портов
посредством LACP.
