Глава 30 Контроль доступа
Руководство пользователя по серии ES-3124
281
30.3.5 Настройка группы «ловушек» SNMP
Чтобы отобразить показанный ниже экран, нажмите на экране SNMP на ссылку Trap
Group. На экране Trap Group можно выбрать типы «ловушек» SNMP, которые должны
отправляться на каждый из менеджеров SNMP.

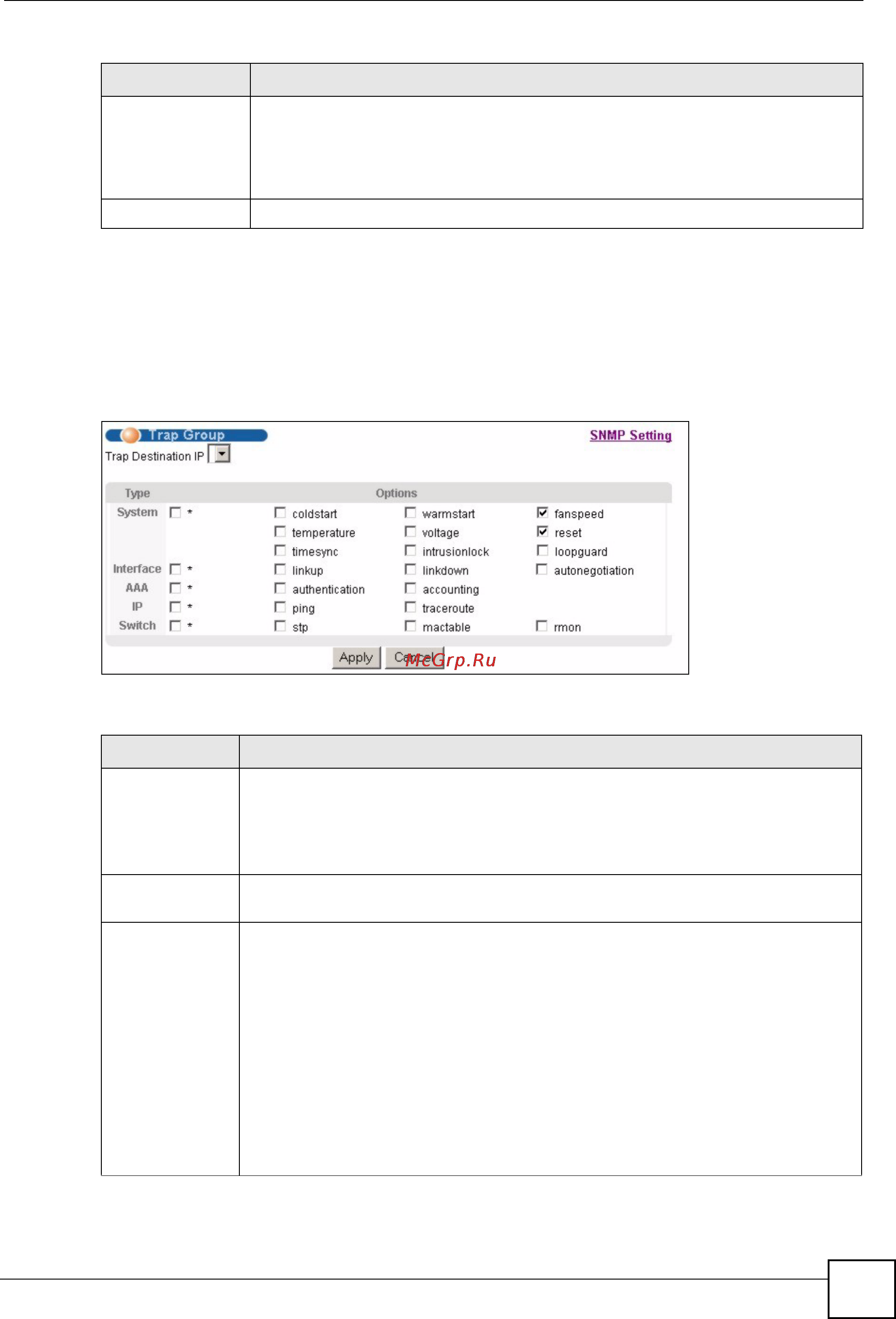

Рисунок 145 Экран Management > Access Control > SNMP > Trap Group
Поля экрана описаны в следующей таблице.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново
.
Таблица 104 Экран Management > Access Control > SNMP (продолжение)
ПОЛЕ ОПИСАНИЕ
Таблица 105 Экран Management > Access Control > SNMP > Trap Group
ПОЛЕ ОПИСАНИЕ
Trap Destination
IP
Выберите один из настроенных IP-адресов назначения для передачи команд
Trap. Они представляют собой IP-адреса менеджеров SNMP. IP-адреса
назначения должны быть предварительно настроены на экране SNMP Setting.
Далее на этом экране настраиваются команды Trap, направляемые
коммутатором на данный менеджер SNMP.
Type Выберите категории сообщений Trap SNMP, которые будут отправляться
коммутатором на данный менеджер SNMP.
Options Выберите отдельные команды Trap SNMP, которые
будут направляться
коммутатором на станцию SNMP. Описания отдельных команд Trap
приводятся в разд. 30.3.3 на стр.271. Подробную информацию об
идентификаторах объектов MIB OID, поддерживаемых коммутатором, можно
найти в главе «Контроль доступа» Руководства пользователя.
Команды Trap группируются по категориям. При выборе категории
автоматически выбираются все команды Trap, относящиеся к данной
категории. При снятии выделения с переключателей отдельных команд
Trap
эти команды не будут отправляться коммутатором на станцию SNMP. Если
снять выделение с переключателя категории, автоматически снимается
выделение со всех переключателей отдельных команд, относящихся к данной
категории (коммутатор отправляет команды Trap лишь для выбранных
категорий).
