Руководство пользователя по серии ES-3124
291
ГЛАВА 31
Диагностика
В данной главе описан экран диагностики Diagnostic.
31.1 Экран Diagnostic
Чтобы отобразить показанный ниже экран, выберите в навигационной панели
Management > Diagnostic. На этом экране можно проверять системные журналы,
пинговать IP-адреса и тестировать порты.

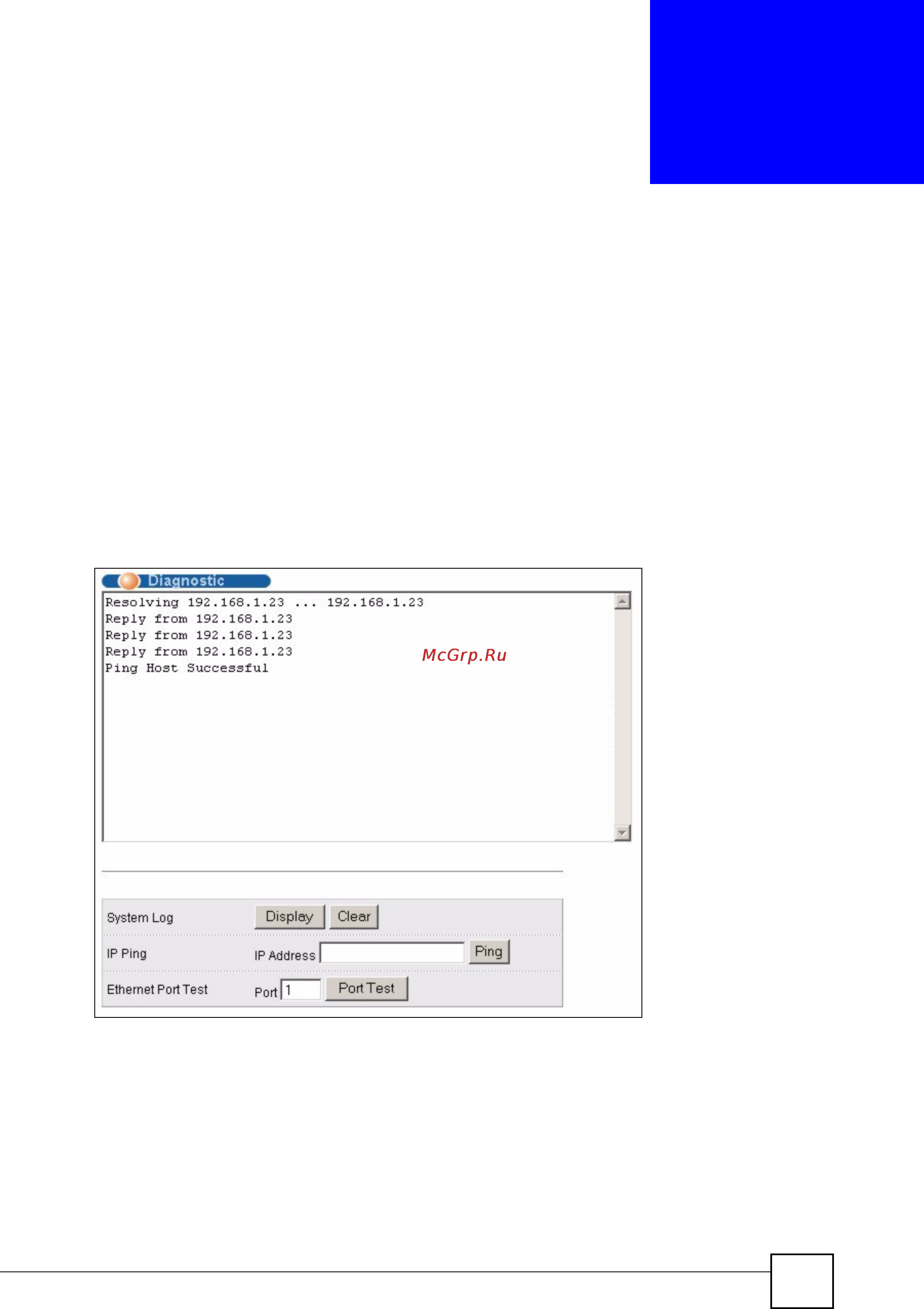

Рисунок 156 Экран Management > Diagnostic
