Приложение A Настройка IP-адреса компьютера
Руководство пользователя по серии ES-3124
329
Настройка
1 На вкладке Configuration в окне Network выберите запись TCP/IP для нужного
сетевого адаптера и нажмите на Properties
2 Нажмите на вкладку IP Address.
• В случае динамического назначения IP-адресов выберите Obtain an IP address
automatically.
• В случае статического IP-адреса выберите Specify an IP address и введите
информацию в поля IP Address и Subnet Mask.

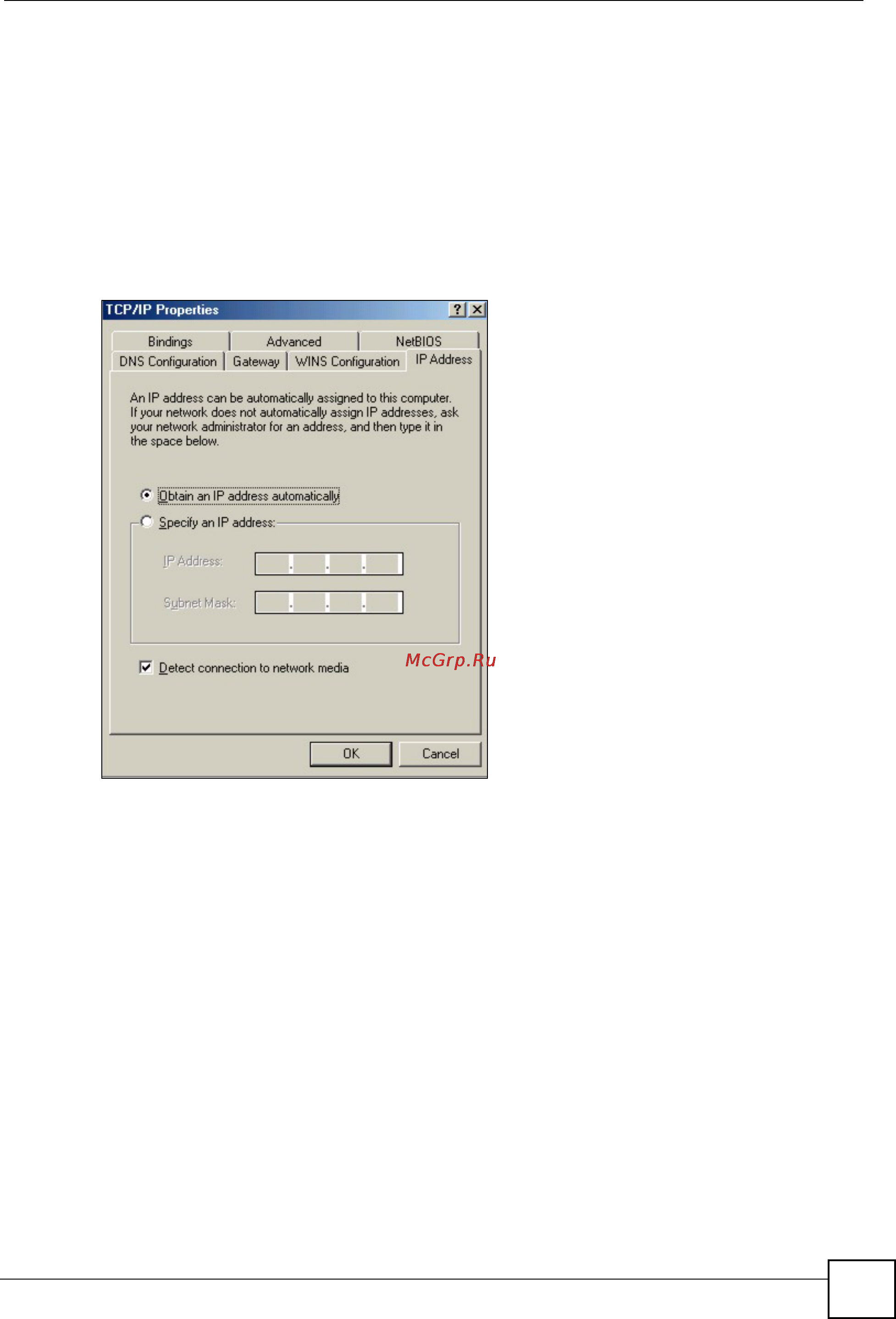

Рисунок 170 Windows 95/98/Me: окно TCP/IP Properties: IP Address
3 Нажмите на вкладку DNS Configuration.
• Если настройки DNS не известны, выберите Disable DNS.
• В случае известных настроек DNS выберите Enable DNS и введите
информацию в приведенные ниже поля (заполнение всех полей требуется не
всегда).
