Приложение B Всплывающие окна, JavaScript и разрешения Java
Руководство пользователя по серии ES-3124
354

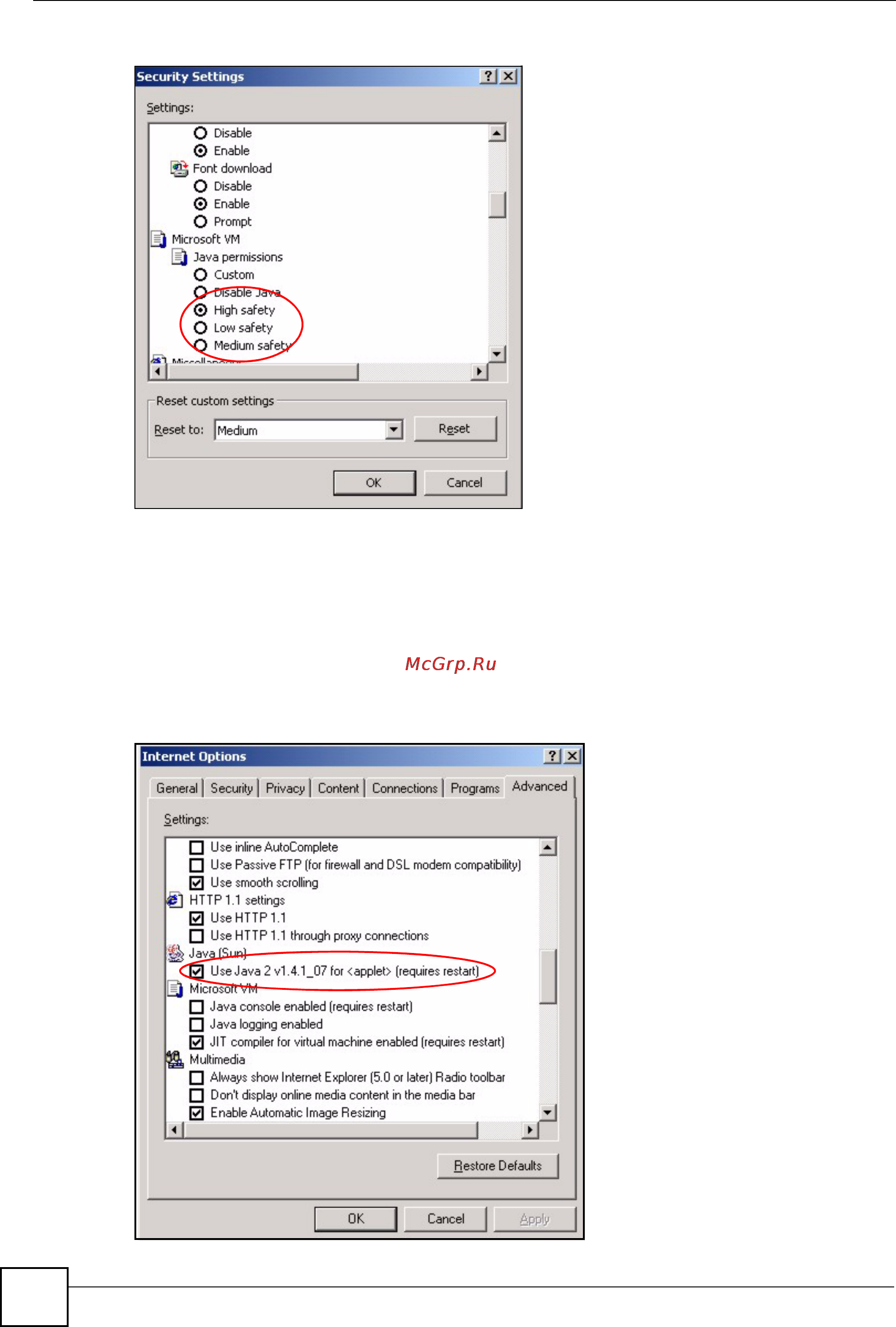

Рисунок 207 Настройки безопасности – Java
JAVA (Sun)
1 В браузере Internet Explorer выберите пункты меню Tools, Internet Options, затем
Advanced.
2 Убедитесь, в разделе Java (Sun) установлен переключатель Use Java 2 for
<applet>.
3 Нажмите OK, чтобы закрыть это окно.
Рисунок 208 Java (Sun)
