Приложение A Настройка IP-адреса компьютера
Руководство пользователя по серии ES-3124
343

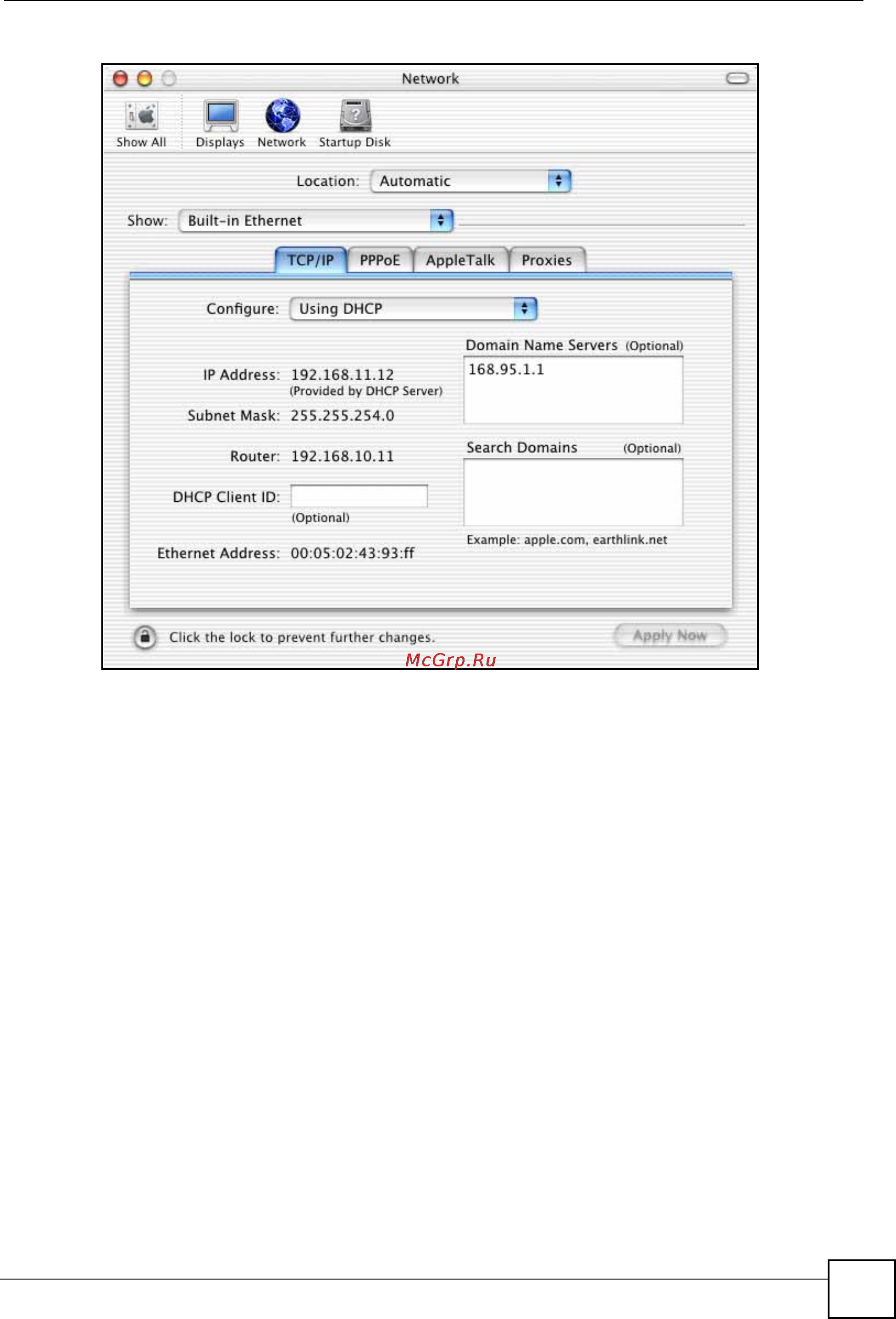

Рисунок 191 Macintosh OS X: окно Network
4 В случае статических настроек выполните следующие действия:
• В поле Configure выберите Manually.
• Введите IP-адрес в поле IP Address.
• Введите маску подсети в поле Subnet mask.
• Введите IP-адрес коммутатора в поле Router address.
5 Нажмите Apply Now и закройте окно.
6 Включите коммутатор и перезапустите компьютер (в случае получения
соответствующего запроса системы).
Проверка настроек
Настройки TCP/IP можно проверить в окне Network.
Linux
В данном разделе описана настройка параметров TCP/IP для компьютера под
управлением Red Hat Linux 9.0. Порядок действий, внешний вид экранов и
расположение файлов зависит от дистрибутива и версии Linux.
