Глава 27 Дифференцированное обслуживание
Руководство пользователя по серии ES-3124
252
" Включить одновременно TRTCM и управление пропускной способностью
невозможно.

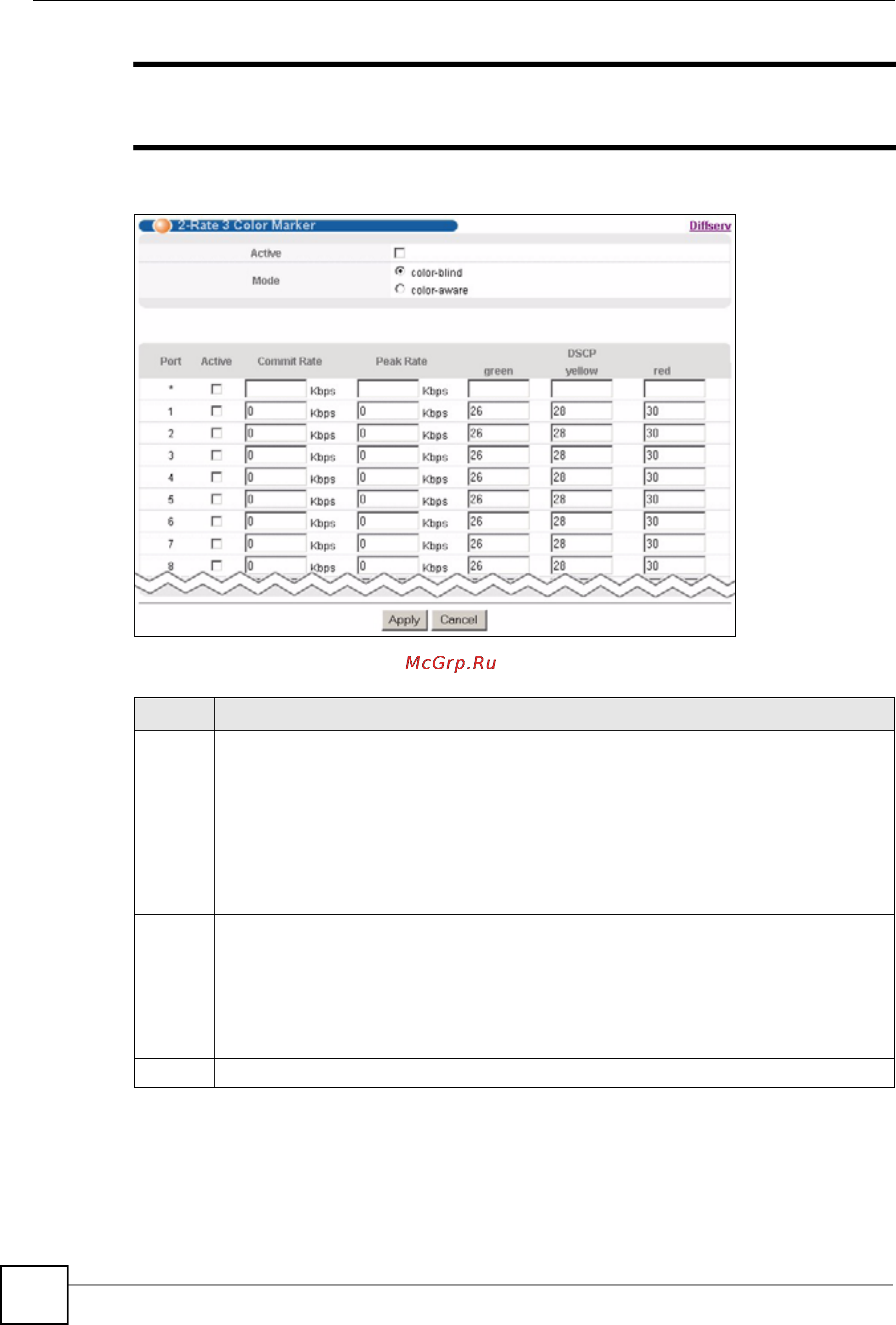

Рисунок 127 Экран IP Application > DiffServ > 2-rate 3 Color Marker
Поля экрана описаны в следующей таблице.
Таблица 86 Экран IP Application > DiffServ > 2-rate 3 Color Marker
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить на коммутаторе маркировку TRTCM
(Two Rate Three Color Marker). Данный коммутатор оценивает и маркирует пакеты с
использованием настроек TRTCM.
Примечание: Чтобы коммутатор отбрасывал пакеты с красной
маркировкой (высоким приоритетом отбрасывания),
необходимо также включить DiffServ на коммутаторе и на
отдельных портах.
Mode Выберите color-blind, чтобы коммутатор обрабатывал все поступающие пакеты как
не имеющие цветовой маркировки. При этом все поступающие пакеты оцениваются
на основе параметров CIR и PIR.
Выберите color-aware, чтобы пакеты маркировались с учетом предыдущей
маркировки. При этом все поступающие оцениваются на основе существующей
цветовой маркировки. Поступающие пакеты без цветовой маркировкой проходят
через коммутатор.
Port В этом поле отображается порядковый номер порта коммутатора.
