Глава 16 Аутентификация портов
Руководство пользователя по серии ES-3124
153

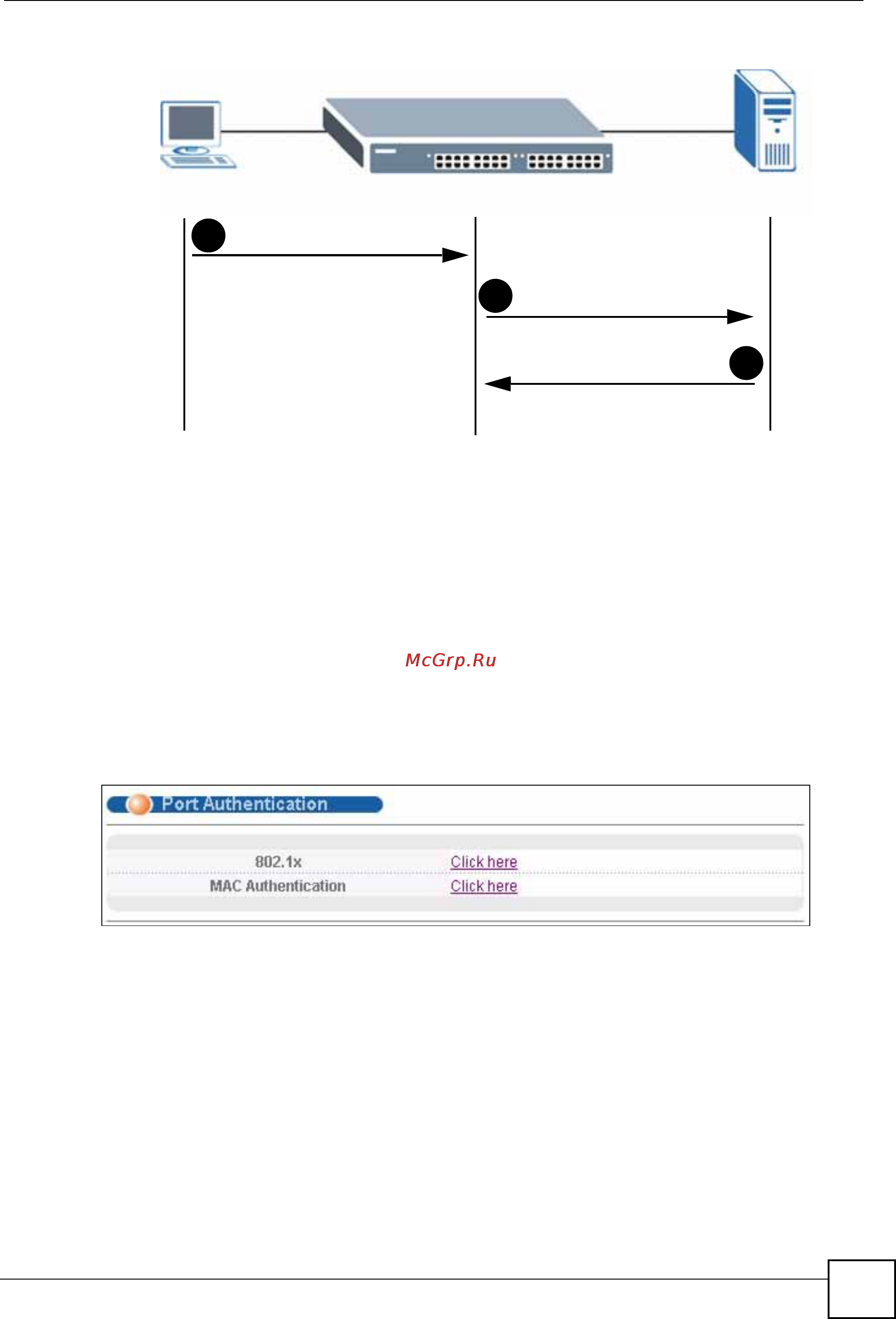

Рисунок 71 Процесс аутентификации по MAC-адресу
16.2 Настройка аутентификации портов
Чтобы включить аутентификацию портов, прежде всего необходимо активировать
используемый метод или используемые методы аутентификации (как на коммутаторе,
так и на портах), а затем настроить параметры сервера RADIUS на экране Auth and
Acct > Radius Server Setup.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели Advanced
Application > Port Authentication.
Рисунок 72 Экран Advanced Application > Port Authentication
16.2.1 Включение функций безопасности стандарта IEEE 802.1x
С помощью данного экрана можно активировать функции безопасности стандарта IEEE
802.1x. На экране
Port Authentication нажмите 802.1x, чтобы отобразить показанный
ниже экран настройки.
Новое подключение
Запрос на
Ответ с результатом
1
2
3
Сеанс разрешается/запрещается
аутентификацию
аутентификации
