Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя по серии ES-3124
94

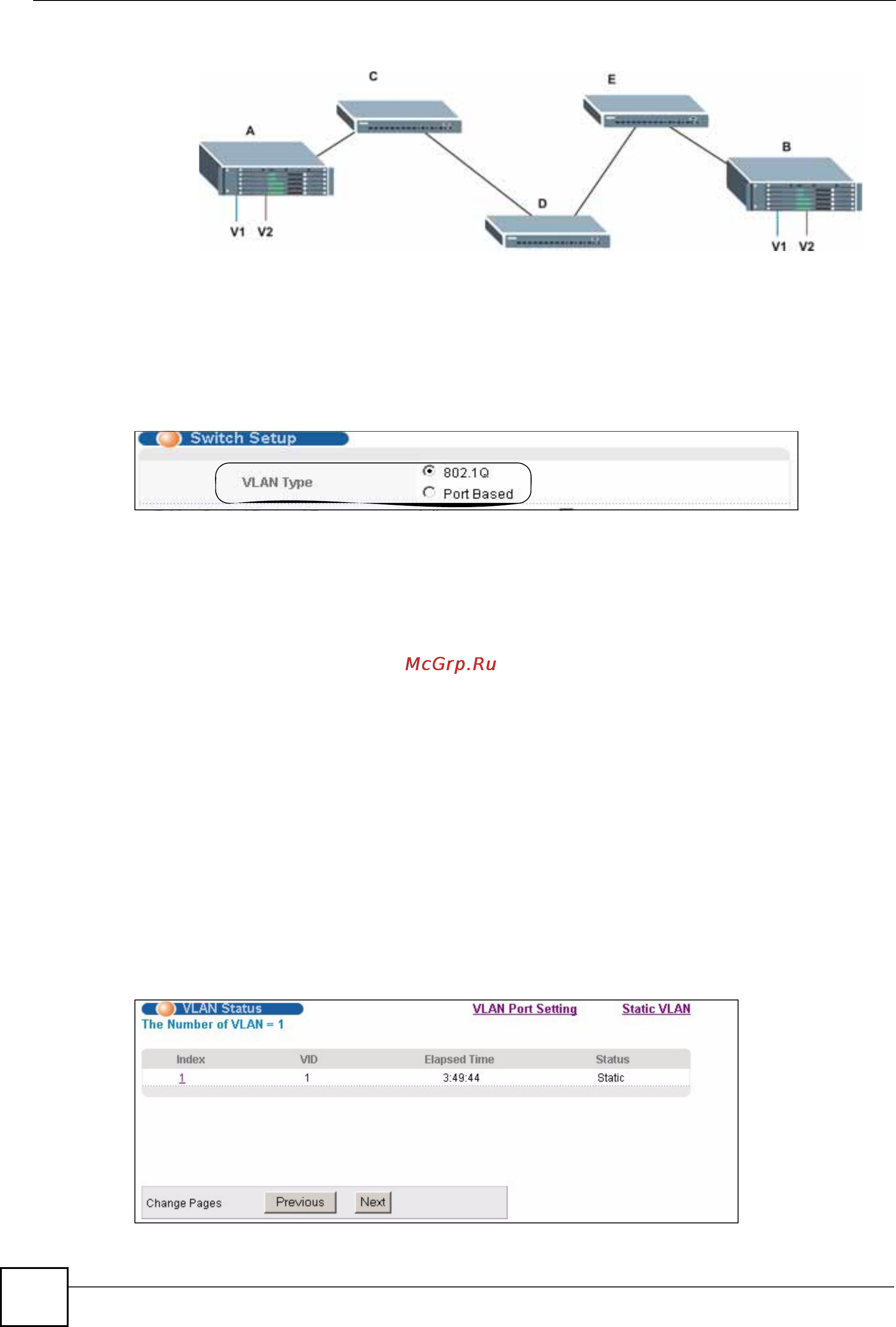

Рисунок 34 Магистральные порты VLAN
8.4 Выбор типа VLAN
Тип VLAN выбирается на экране Basic Setting > Switch Setup.
Рисунок 35 Экран Switch Setup: выбор типа VLAN
8.5 Статические VLAN
Статические виртуальные локальные сети используется, если входящий через порт кадр
должен быть
• отправлен в группу VLAN обычным образом, в зависимости от его тега VLAN.
• отправлен в группу независимо от того, имеется у него тег VLAN или нет.
• заблокирован от направления в группу VLAN независимо от его тега VLAN.
Кроме того, имеется возможность добавлять ко всем
исходящим кадрам (ранее не
имевшим тегов), отправляемым через порт, указанный идентификатор VLAN.
8.5.1 Состояние статической VLAN
Дополнительную информацию о статических VLAN можно найти в разд.8.1 на
стр.91.Чтобы отобразить показанный ниже экран VLAN Status, выберите в
навигационной панели Advanced Application > VLAN.
Рисунок 36 Экран Advanced Application > VLAN: VLAN Status
