Приложение B Всплывающие окна, JavaScript и разрешения Java
Руководство пользователя по серии ES-3124
350
1 В браузере Internet Explorer выберите пункты Tools, Internet Options, Privacy.
2 Снимите выделение с переключателя Block pop-ups в разделе Pop-up Blocker на
этом экране. В результате будет отключены все блокировщики окон, которые были
включены.

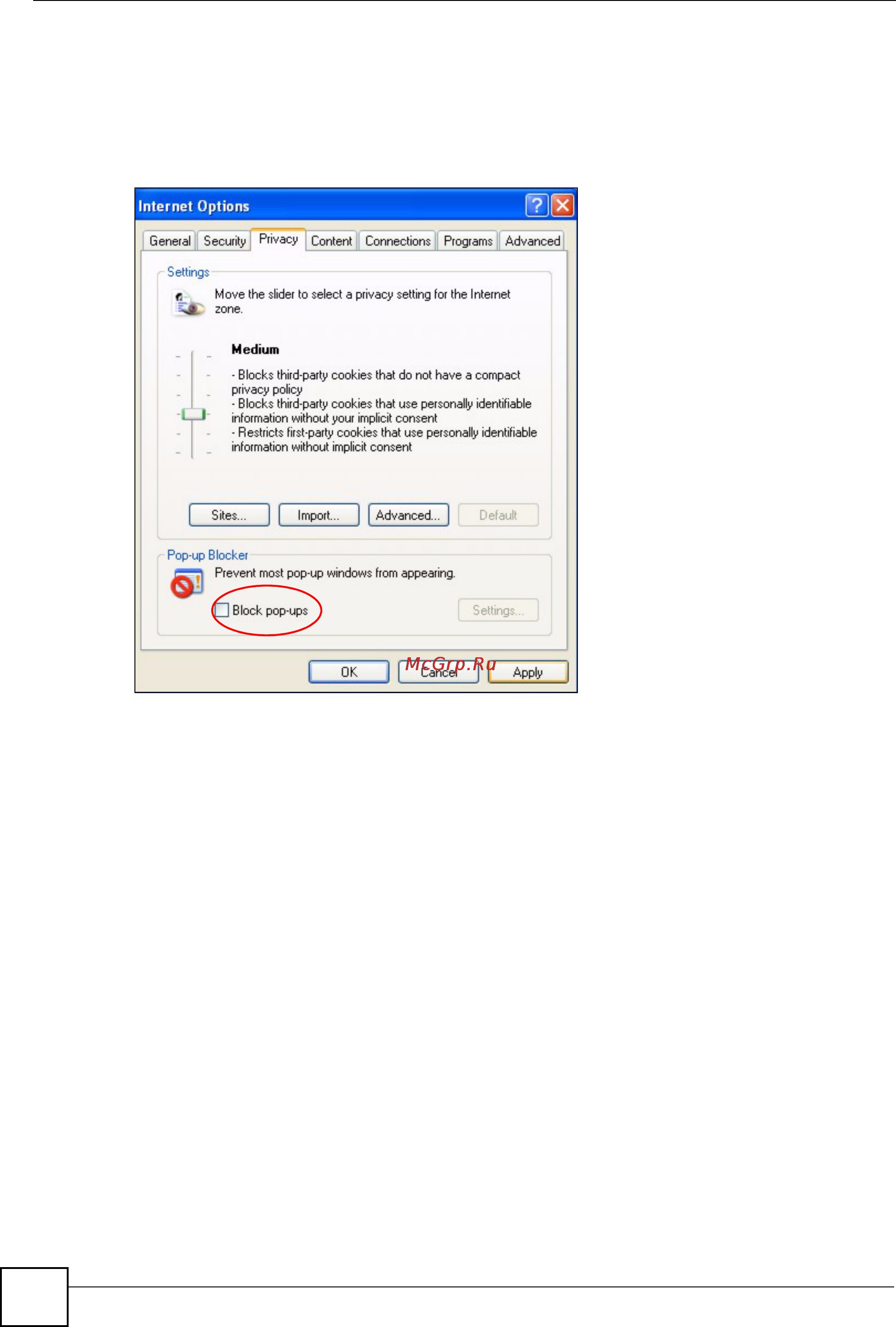

Рисунок 202 Меню Internet Options: Privacy
3 Нажмите Apply, чтобы сохранить эти настройки.
Включение блокировки всплывающих окон и создание исключений
Как вариант, если необходимо разрешить всплывающие окна только от устройства,
выполните следующие действия.
1 В браузере Internet Explorer выберите пункты меню Tool s, Internet Options,
Privacy.
2 Выберите Settings…, чтобы открыть экран Pop-up Blocker Settings.
