Глава 28 DHCP
Руководство пользователя по серии ES-3124
260

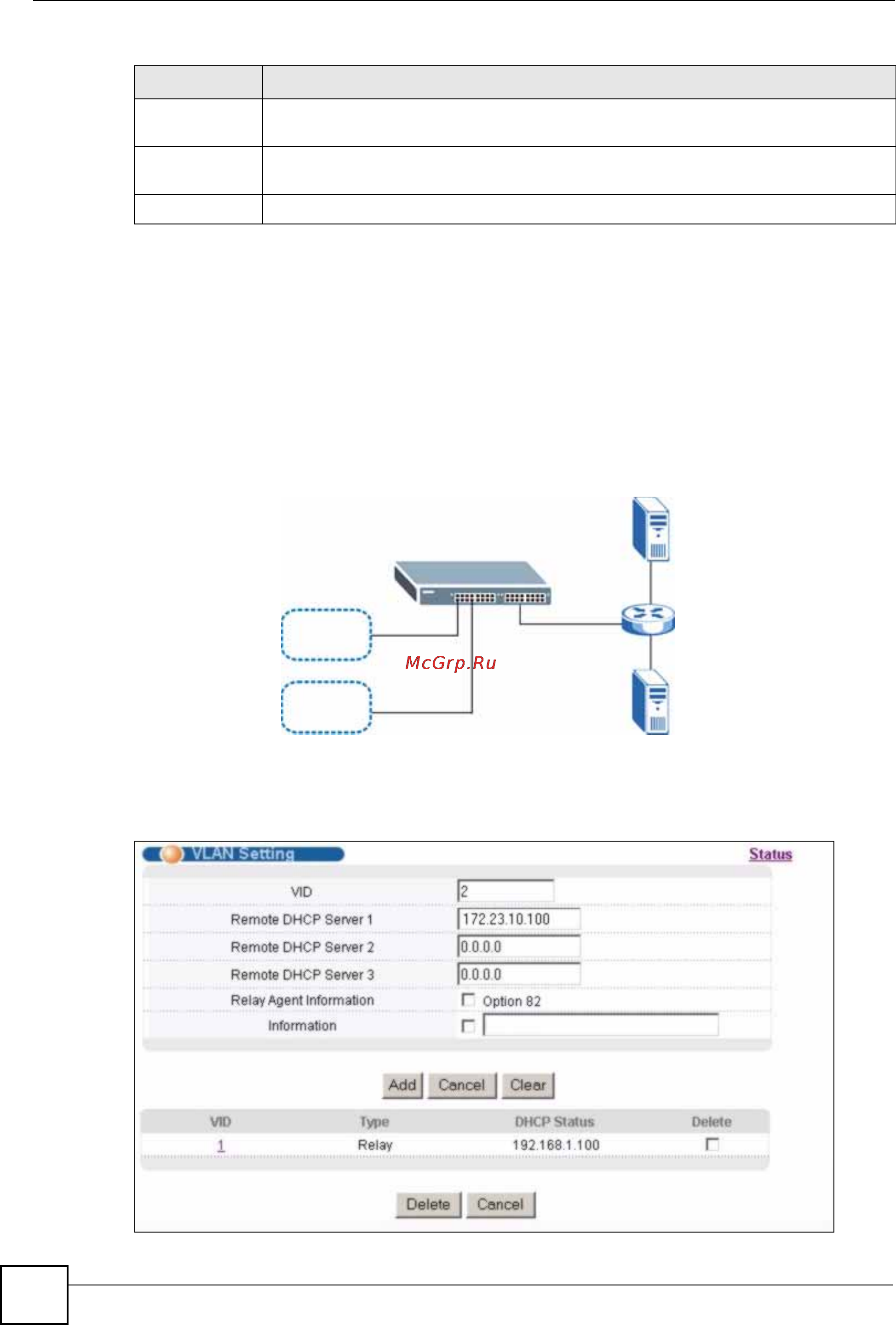

28.4.1 Пример: Ретрансляция DHCP для двух VLAN
В следующем примере показана сеть группы зданий с двумя виртуальными локальными
сетями VLAN (VID 1 и 2). Для обслуживания каждой из сетей VLAN установлено два
сервера DHCP. В системе настроена ретрансляция запросов DHCP из комнат
общежития (VLAN 1) на сервер DHCP с IP-адресом 192.168.1.100. Запросы из
академических зданий (VLAN 2) направляются на другой сервер DHCP с IP-адресом
172.23.10.100.
Рисунок 134 Ретрансляция DHCP для двух VLAN
Для показанного примера настройки на экране VLAN Setting должны быть
следующими.
Рисунок 135 Пример настройки ретрансляции DHCP для двух VLAN
DHCP Status При настройке в качестве агента ретрансляции DHCP в данном поле
отображается IP-адрес первого удаленного сервера DHCP.
Delete Выберите записи настройки, которые необходимо удалить, и нажмите на кнопку
Delete для удаления.
Cancel Нажмите Cancel, чтобы снять выделение с переключателей Delete.
Таблица 92 Экран IP Application > DHCP > VLAN (продолжение)
ПОЛЕ ОПИСАНИЕ
VLAN 1
VLAN 2
DHCP:
192.168.1.100
DHCP:
172.23.10.100
