Приложение B Всплывающие окна, JavaScript и разрешения Java
Руководство пользователя по серии ES-3124
352
5 Нажмите Close, чтобы вернуться к экрану Privacy.
6 Нажмите Apply, чтобы сохранить эти настройки.
JavaScript
Если страницы Web-конфигуратора отображаются в Internet Explorer неправильно,
проверьте, включен ли JavaScript.
1 В браузере Internet Explorer выберите пункты меню Tools , Internet Options,
Privacy.

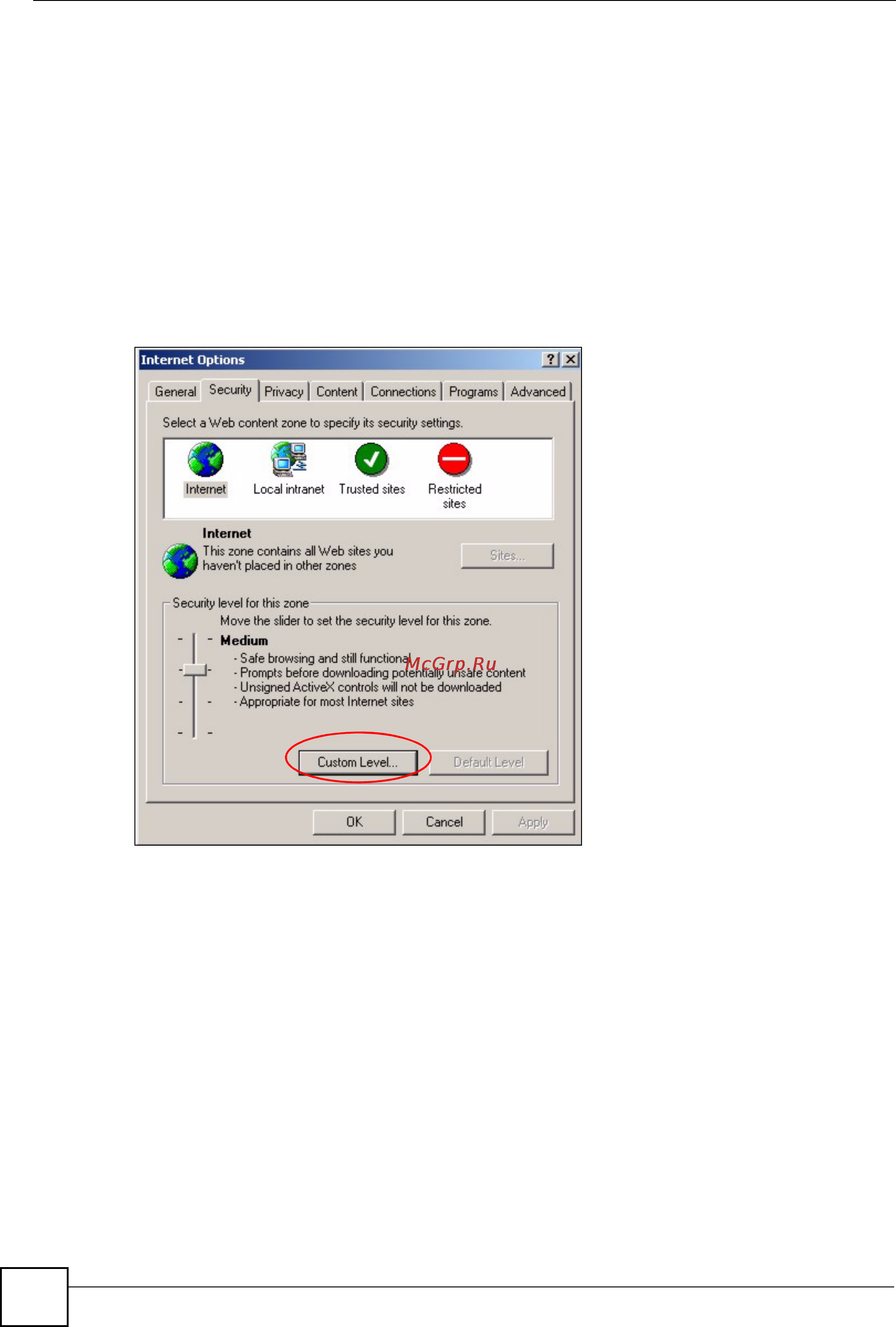

Рисунок 205 Меню Internet Options: Security
2 Нажмите кнопку Custom Level....
3 Прокрутите экран до пункта Scripting.
4 Убедитесь, что в разделе Active scripting выбран параметр Enable (по
умолчанию).
5 Убедитесь, что в разделе Scripting of Java applets выбран параметр Enable (по
умолчанию).
6 Нажмите OK, чтобы закрыть это окно.
