Глава 30 Контроль доступа
Руководство пользователя по серии ES-3124
270
30.3 Знакомство с протоколом SNMP
Простой протокол сетевого управления (SNMP) – это протокол прикладного уровня,
который используется для управления и мониторинга устройств на основе TCP/IP.
Протокол SNMP используется для обмена управляющей информацией между системой
сетевого управления (NMS) и сетевым элементом (NE). Станция управления может
управлять и осуществлять мониторинг коммутатора по сети с помощью протокола
SNMP версии 1 (SNMPv1), SNMP версии 2c или SNMP версии 3. Пример управления с
помощью протокола SNMP показан на следующем рисунке. Протокол SNMP будет
работать только в том случае, если настроен протокол TCP/IP.

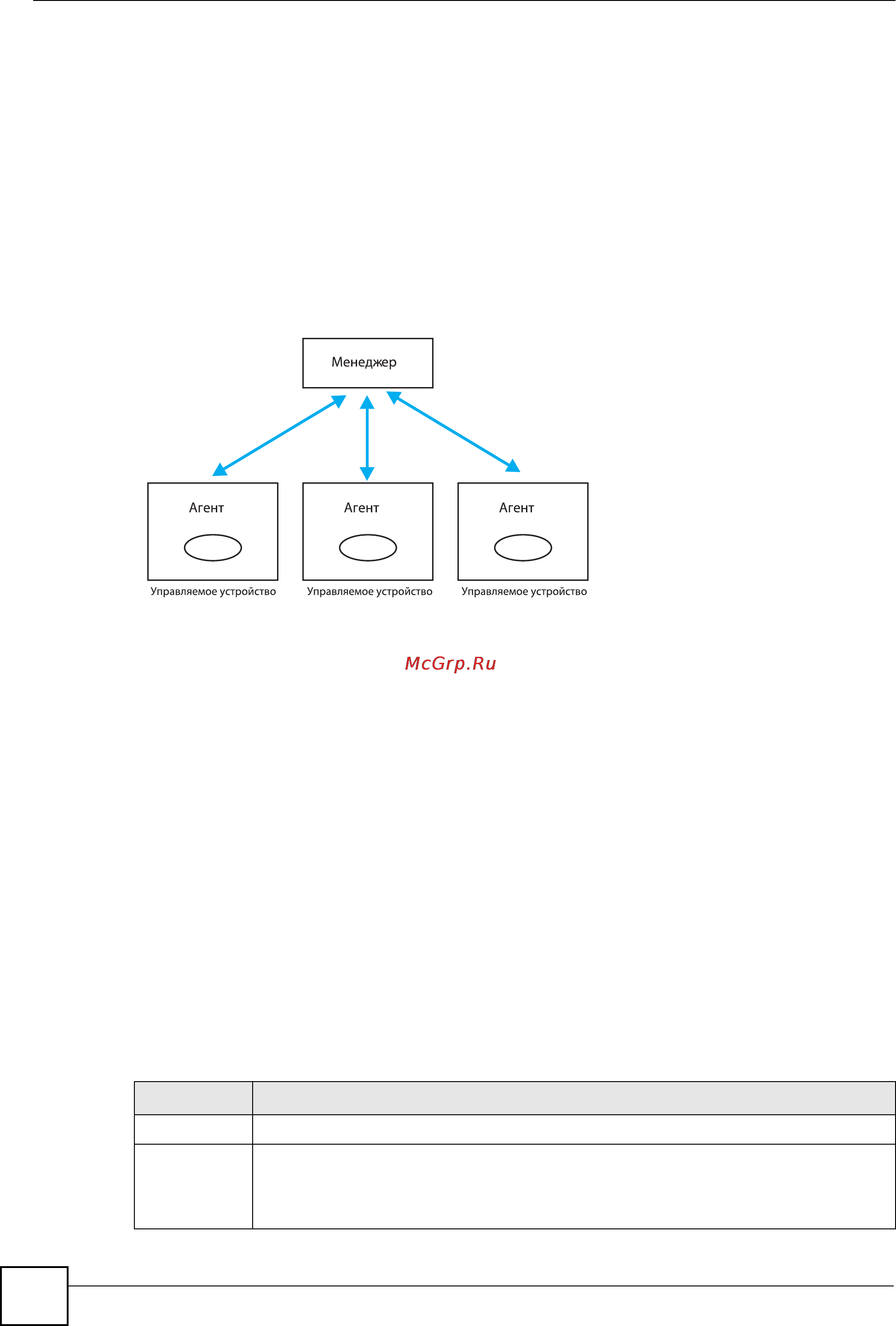

Рисунок 143 Модель управления по протоколу SNMP
Сеть под управлением протокола SNMP состоит из двух основных компонентов:
агентов и менеджера.
Агент – это программный модуль управления, находящийся на управляемом
коммутаторе (коммутатор). Агент переводит локальную информацию управления от
управляемого коммутатора в форму, совместимую с протоколом SNMP. Менеджер – это
консоль, посредством которой администраторы сети осуществляют функции сетевого
управления. На ней запускаются приложения, осуществляющие
контроль и мониторинг
управляемых устройств.
Управляемые устройства содержат объектные переменные/управляемые объекты,
которые определяют, какую информацию о коммутаторе необходимо получить.
Примерами таких переменных являются количество полученных пакетов, состояние
порта и т.д. База управляющей информации (MIB) представляет собой совокупность
управляемых объектов. Протокол SNMP позволяет менеджеру и агентам общаться
между собой для получения
доступа к этим объектам.
Сам по себе SNMP – это простой протокол типа «запрос/ответ» на основе модели
«менеджер/агент». Менеджер отправляет запрос, а агент отвечает на него посредством
следующих операций протокола:
Таблица 97 Команды протокола SNMP
КОМАНДА ОПИСАНИЕ
Get Позволяет менеджеру получать объектные переменные от агента.
GetNext Позволяет менеджеру получить следующую объектную переменную из таблицы
или списка, хранящегося у агента. В протоколе SNMPv1, когда менеджер хочет
получить от агента все элементы таблицы, он инициирует операцию Get и сразу
за ней серию операций GetNext.
MIBMIB MIB
