Руководство пользователя по серии ES-3124
261
ГЛАВА 29
Обслуживание
В данной главе описаны настройки на экранах обслуживания, позволяющих работать с
файлами встроенного программного обеспечения и конфигурации.
29.1 Экран обслуживания
На этом экране осуществляется управление встроенным программным обеспечением и
файлами конфигурации. Чтобы отобразить показанный ниже экран, выберите в
навигационной панели Management > Maintenance.

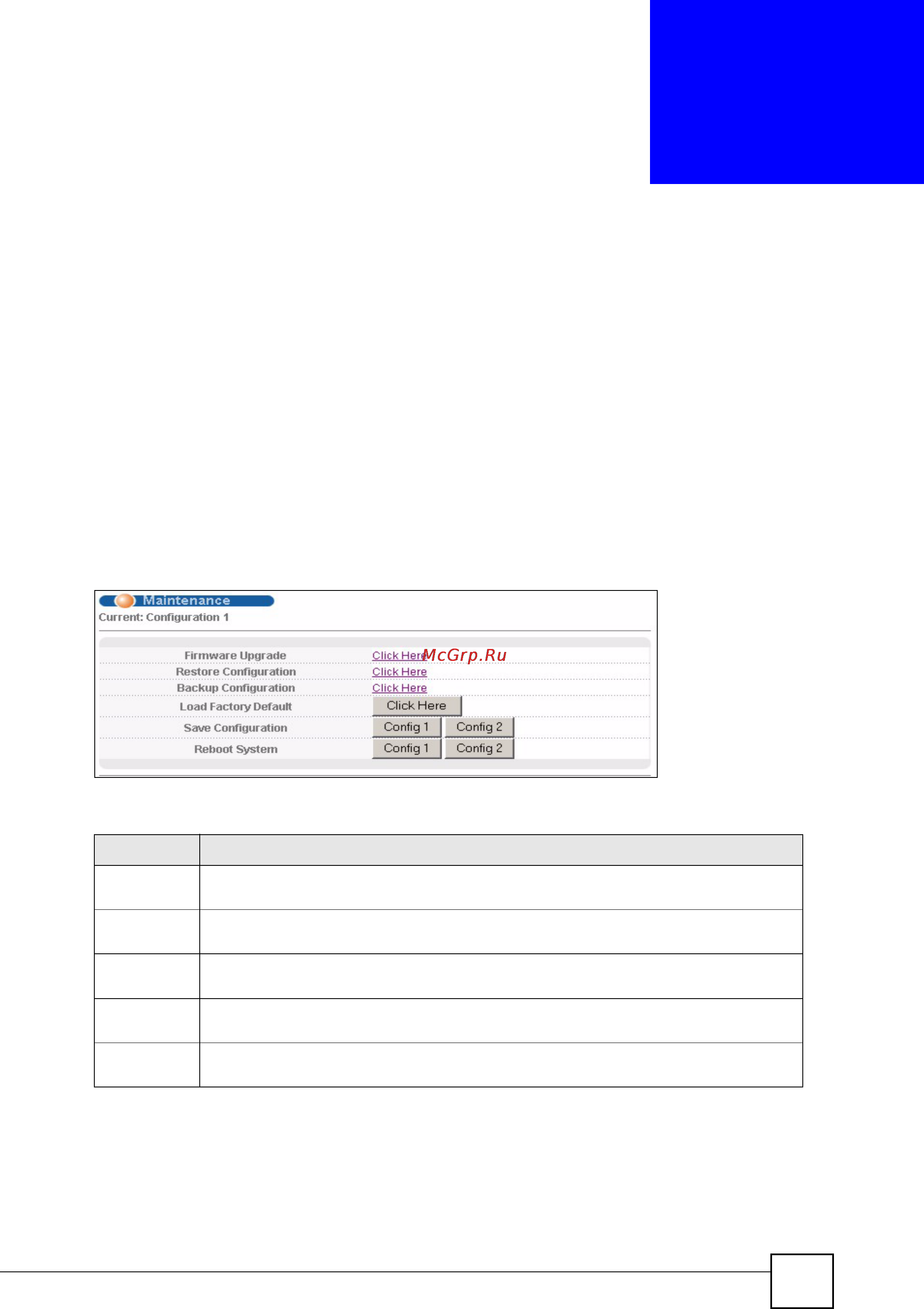

Рисунок 136 Экран Management > Maintenance
Поля экрана описаны в следующей таблице.
Таблица 93 Экран Management > Maintenance
ПОЛЕ ОПИСАНИЕ
Current В этом поле отображается, какая конфигурация используется коммутатором в
данный момент (Configuration 1 или Configuration 2).
Firmware
Upgrade
Нажмите Click Here для перехода к экрану обновления встроенного аппаратного
обеспечения Firmware Upgrade.
Restore
Configuration
Нажмите Click Here для перехода к экрану восстановления конфигурации
Restore Configuration.
Backup
Configuration
Нажмите Click Here для перехода к экрану резервного копирования конфигурации
Backup Configuration.
Load Factory
Default
Нажмите Click Here
для сброса конфигурации к заводским настройкам по
умолчанию.
