Приложение A Настройка IP-адреса компьютера
Руководство пользователя по серии ES-3124
340

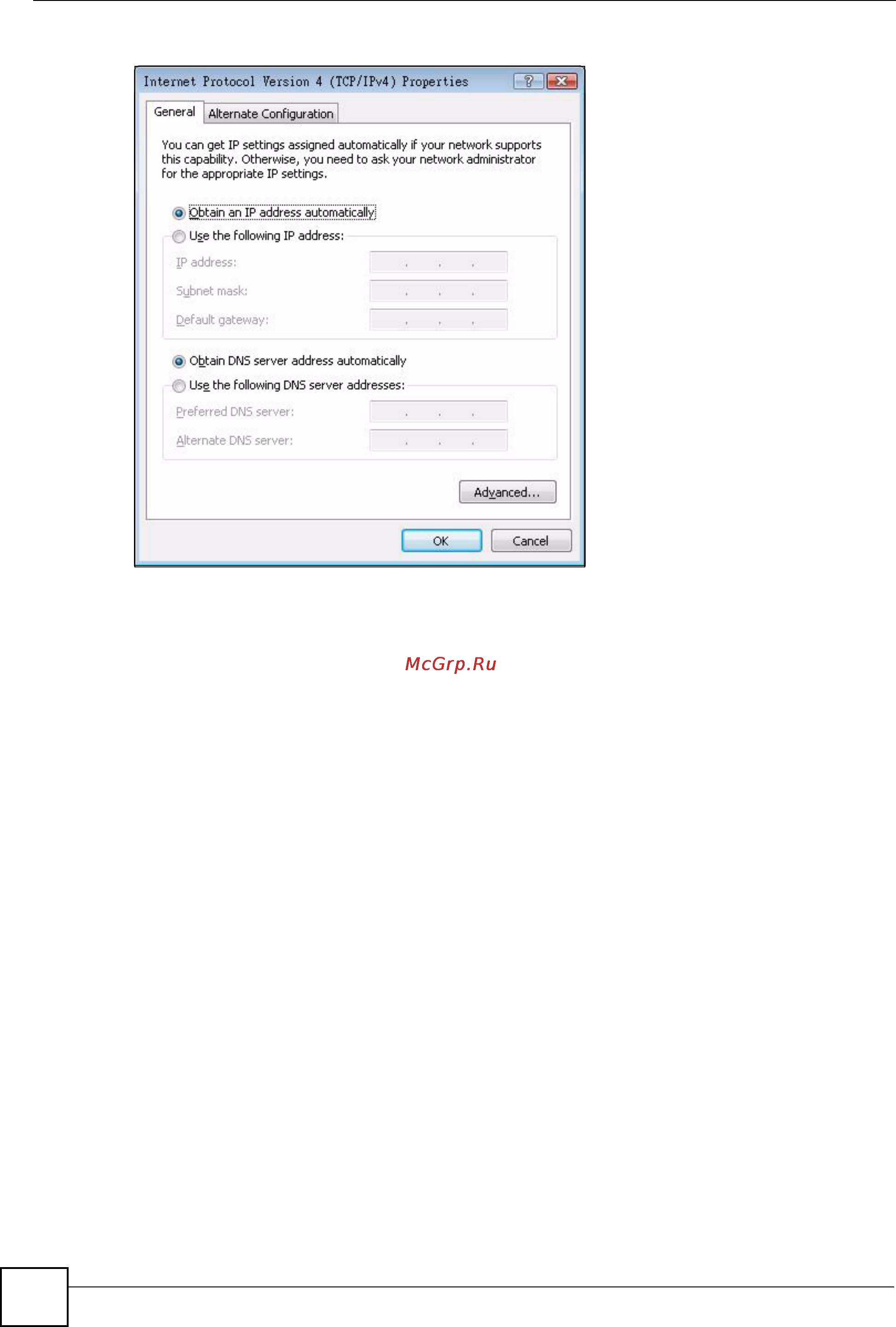

Рисунок 187 Windows Vista: окно Internet Protocol Version 4 (TCP/IPv4) Properties
10 Нажмите OK, чтобы закрыть окно Internet Protocol Version 4 (TCP/IPv4)
Properties.
11 Нажмите Close, чтобы закрыть окно Local Area Connection Properties.
12 Закройте окно Network Connections.
13 Включите коммутатор и перезапустите компьютер (в случае получения
соответствующего запроса системы).
Проверка настроек
1 Нажмите на Start, All Programs, Accessories и затем Command Prompt.
2 В окне Command Prompt введите «ipconfig» и нажмите [ENTER]. Кроме того,
можно открыть окно Network Connections, щелкнуть правой кнопкой мыши на
сетевом соединении, нажать на Status и затем перейти на вкладку Support.
Macintosh OS 8/9
1 Нажмите на меню Apple, Control Panel и дважды щелкните на TCP/IP, чтобы
открыть окно TCP/IP Control Panel.
