Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя по серии ES-3124
103
" VLAN на основе протоколов применяются только к не имеющим тегов
пакетам и работают лишь при использовании VLAN на основе тегов IEEE
802.1Q.

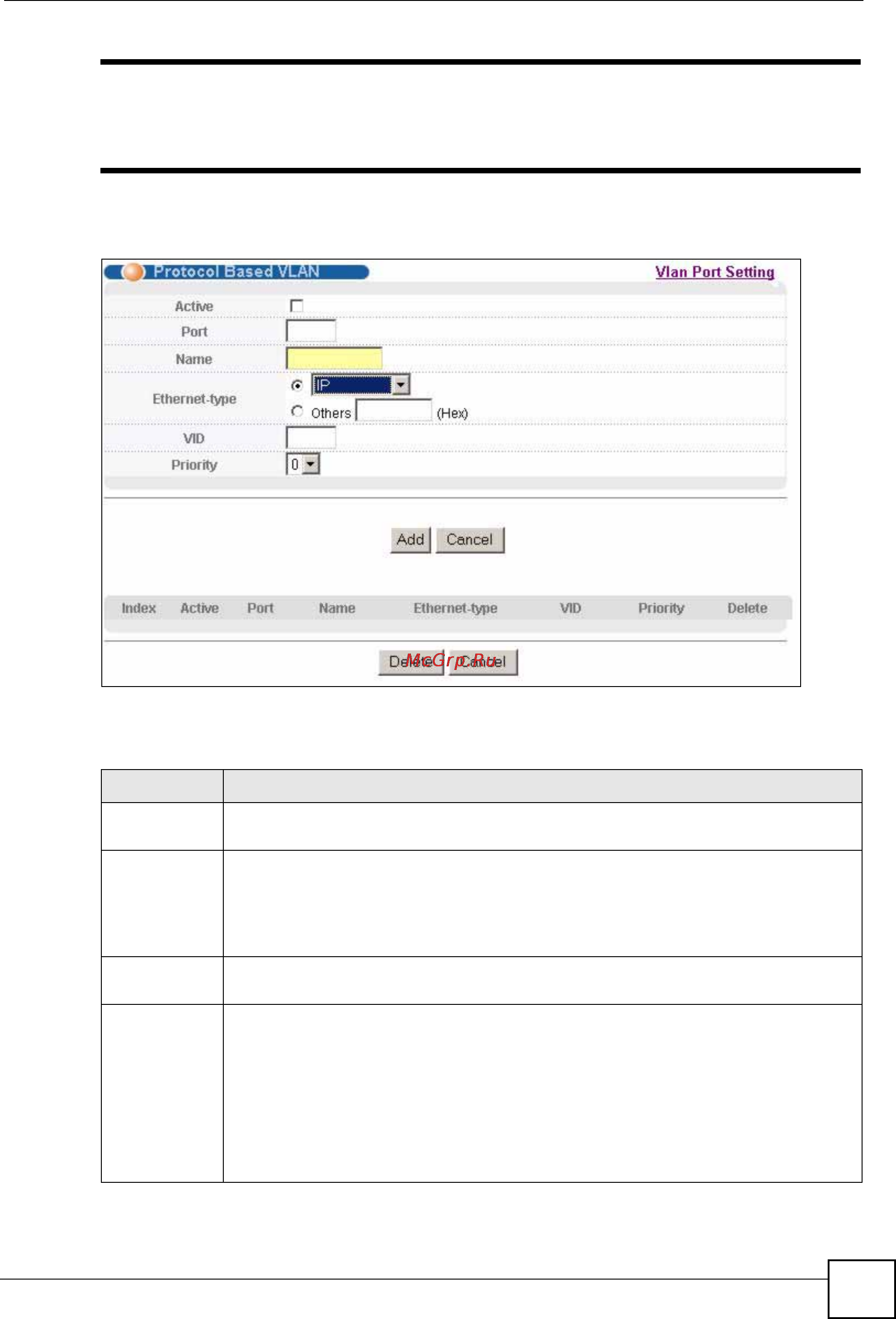

Рисунок 43 Экран Advanced Application > VLAN > VLAN Port Setting > Protocol Based
VLAN
Поля экрана описаны в следующей таблице.
Таблица 20 Экран Advanced Application > VLAN > VLAN Port Setting > Protocol Based
VLAN Setup
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить данную VLAN на основе
протокола.
Port Введите порт, который должен быть включен в данную VLAN на основе
протокола.
Данный порт должен принадлежать статической VLAN – только в этом случае он
может использоваться во VLAN на основе протокола. Дополнительную
информацию о настройке VLAN можно найти в гл.8 на стр.91.
Name Введите до 32
алфавитно-цифровых символов для обозначения данной VLAN
на основе протокола.
Ethernet-type Выберите один из предустановленных протоколов из ниспадающего списка или
выберите значение Others и введите номер протокола в шестнадцатеричном
виде. Например, протокол IP имеет в шестнадцатеричном виде номер 0800, а
протокол Novell IPX – номер 8137.
Примечание: Протоколы с номерами в диапазоне от 0x0000 до
0x05ff (в шестнадцатеричном виде) использовать во VLAN
на основе протоколов не допускается.
