Глава 29 Обслуживание
Руководство пользователя по серии ES-3124
262
29.2 Загрузка заводских настроек по умолчанию
Чтобы вернуться на коммутаторе к заводским настройкам по умолчанию, выполните
следующее.
1 Чтобы сбросить всю введенную информацию о настройках коммутатора и
вернуться к заводским настройкам по умолчанию, нажмите кнопку Click Here
рядом с надписью Load Factory Defaults на экране Maintenance.
2 Чтобы вернуть все настройки коммутатора к заводским настройкам по
умолчанию, нажмите OK

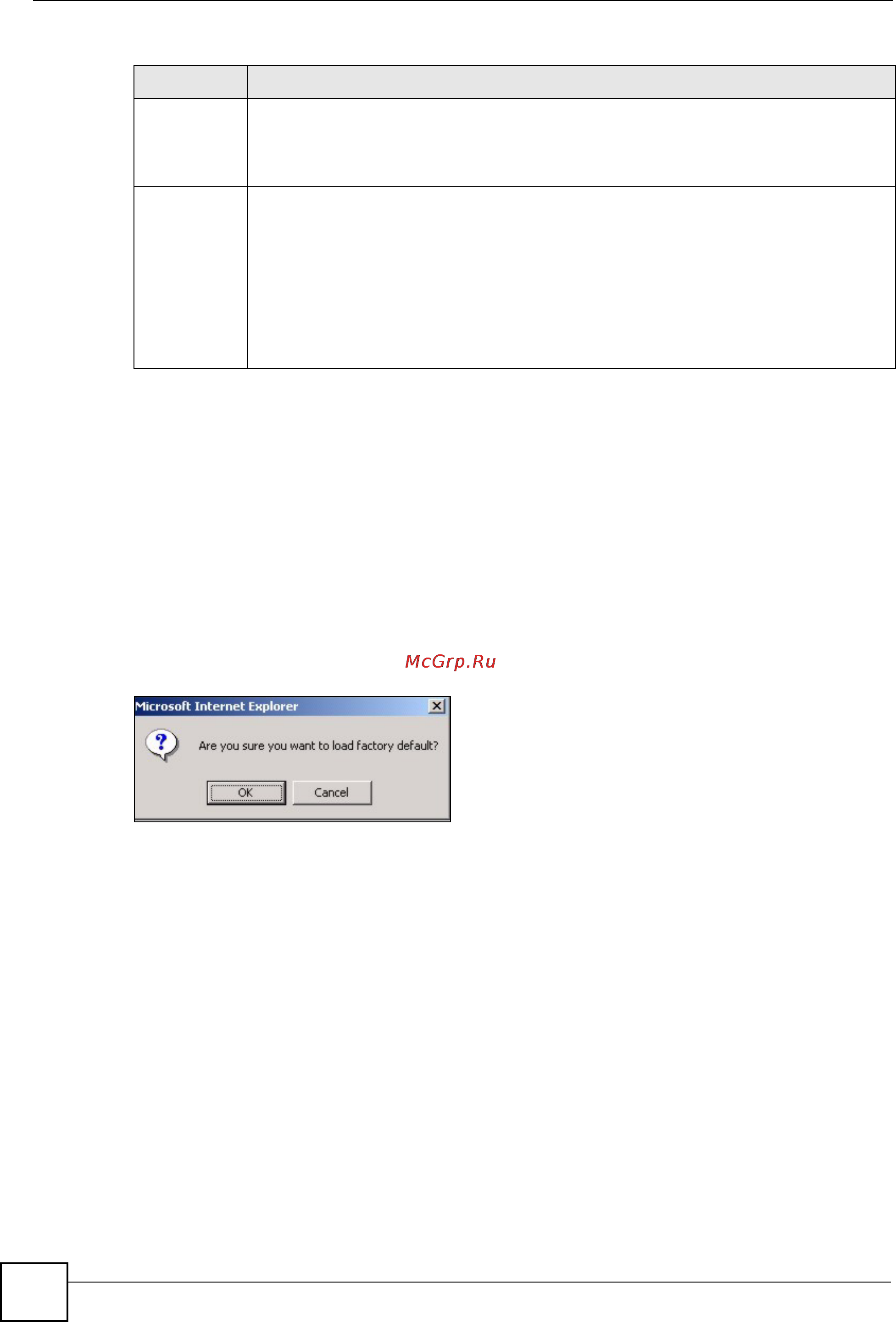

Рисунок 137 Загрузка заводских настроек: запуск
3 Изменения вступают в силу после нажатия на кнопку Save в Web-конфигураторе.
Для повторного входа в Web-конфигуратор коммутатора, возможно, придется
изменить IP-адрес компьютера, чтобы он находился в той же подсети, что и IP-
адрес коммутатора по умолчанию (192.168.1.1).
29.3 Сохранение конфигурации
Нажмите Config 1 для сохранения текущей конфигурации в качестве Configuration 1
коммутатора.
Нажмите Config 2 для сохранения текущей конфигурации в качестве Configuration 2
коммутатора.
Кроме того, для сохранения изменений в текущей конфигурации можно
воспользоваться кнопкой Save в правом верхнем углу на любом экране.
Save
Configuration
Нажмите Config 1 для сохранения текущей конфигурации в качестве
Configuration 1 коммутатора.
Нажмите Config 2 для сохранения текущей конфигурации в качестве
Configuration 2 коммутатора.
Reboot
System
Нажмите Config 1 для перезагрузки системы с использованием на коммутаторе
конфигурации Configuration 1.
Нажмите Config 2 для перезагрузки системы с использованием на коммутаторе
конфигурации Configuration 2.
Примечание: Не забывайте нажимать на кнопку Save на экранах
настройки при изменении текущей конфигурации
коммутатора.
Таблица 93 Экран Management > Maintenance (продолжение)
ПОЛЕ ОПИСАНИЕ
