Глава 23 Аутентификация и учет
Руководство пользователя по серии ES-3124
203
23.2.1 Настройка сервера RADIUS
Настройки сервера RADIUS вводятся на показанном ниже экране. Дополнительную
информацию о серверах RADIUS можно найти в разд. 23.1.2 на стр.202, а информацию
об атрибутах RADIUS, используемых функциями аутентификации и учета данного
коммутатора – в разд.23.3 на стр.211.Чтобы отобразить показанный ниже экран,
нажмите на ссылке RADIUS Server Setup на экране Authentication and Accounting.

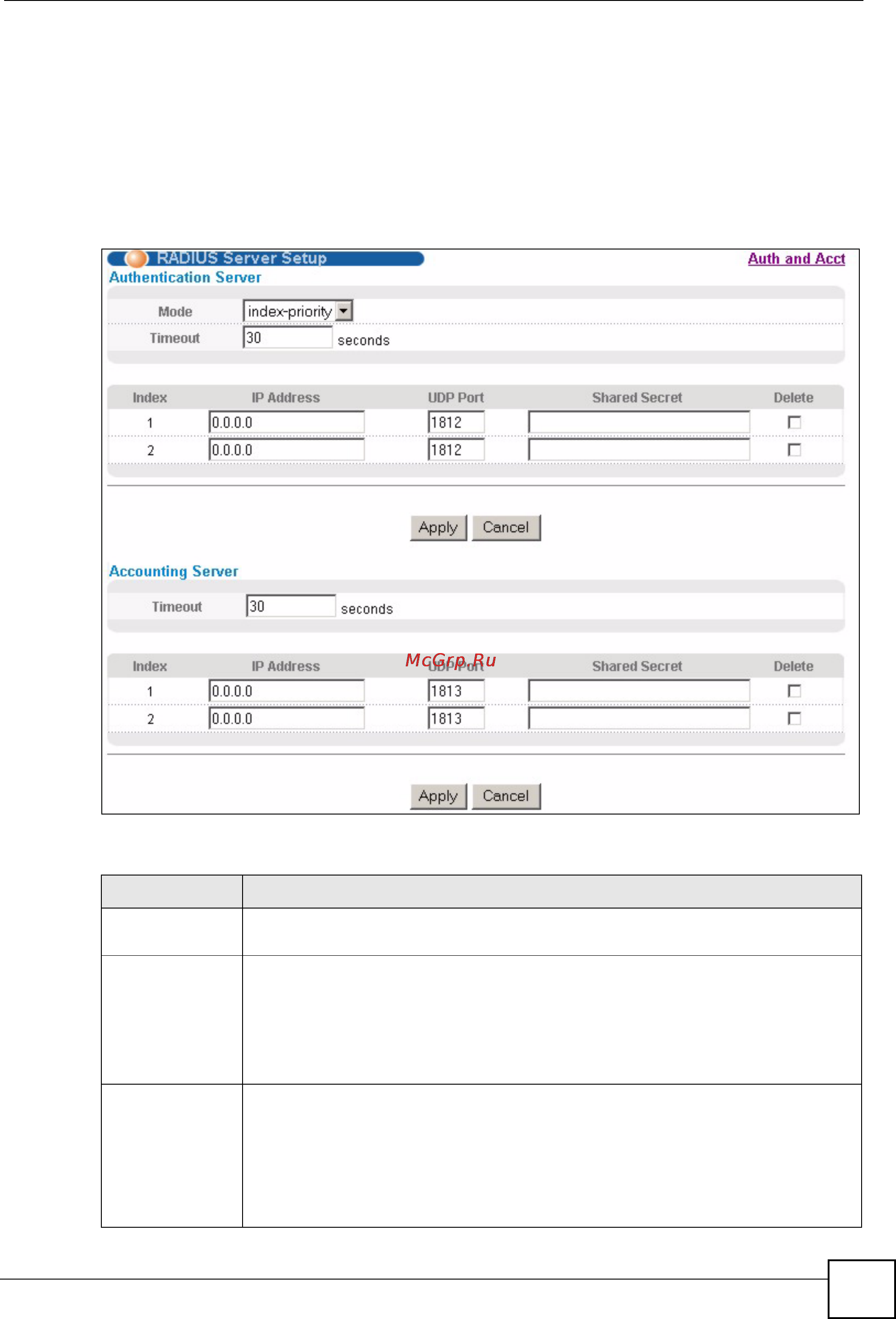

Рисунок 99 Экран Advanced Application > Auth and Acct > RADIUS Server Setup
Поля экрана описаны в следующей таблице.
Таблица 63 Экран Advanced Application > Auth and Acct > RADIUS Server Setup
ПОЛЕ ОПИСАНИЕ
Authentication
Server
В данном разделе вводятся настройки аутентификации с использованием
RADIUS.
Mode Данное поле используется лишь при настройке нескольких серверов RADIUS.
В случае выбора index-priority коммутатор будет пытаться осуществить
аутентификацию с использованием первого настроенного сервера RADIUS;
при отсутствии ответа коммутатор обратится ко второму серверу RADIUS.
В случае выбора round-robin запросы на аутентификацию будут
направляться серверам RADIUS
поочередно.
Timeout Укажите период в секундах, в течение которого коммутатор будет ожидать
ответа на запрос от сервера RADIUS.
В случае выбора режима index-priority и использования двух серверов
RADIUS значение тайм-аута делится между двумя серверами RADIUS.
Например, если установить период тайм-аута равным 30 секундам,
коммутатор будет ожидать ответа от первого сервера RADIUS в течение 15
секунд
, после чего направит запрос на второй сервер RADIUS.
