Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя по серии ES-3124
106
" На тех экранах (например, IP Setup и Filtering), где требуется ввести
идентификатор VLAN, в качестве такого идентификатора следует
вводить 1.
Экран настройки VLAN на основе портов показан на следующем рисунке. В состав
VLAN входит управляющий порт CPU и все Ethernet-порты.
8.11.1 Настройка VLAN на основе портов
Выберите Port Based в качестве типа VLAN (VLAN Type) на экране Switch Setup,
затем нажмите VLAN в навигационной панели. Появится следующий экран.

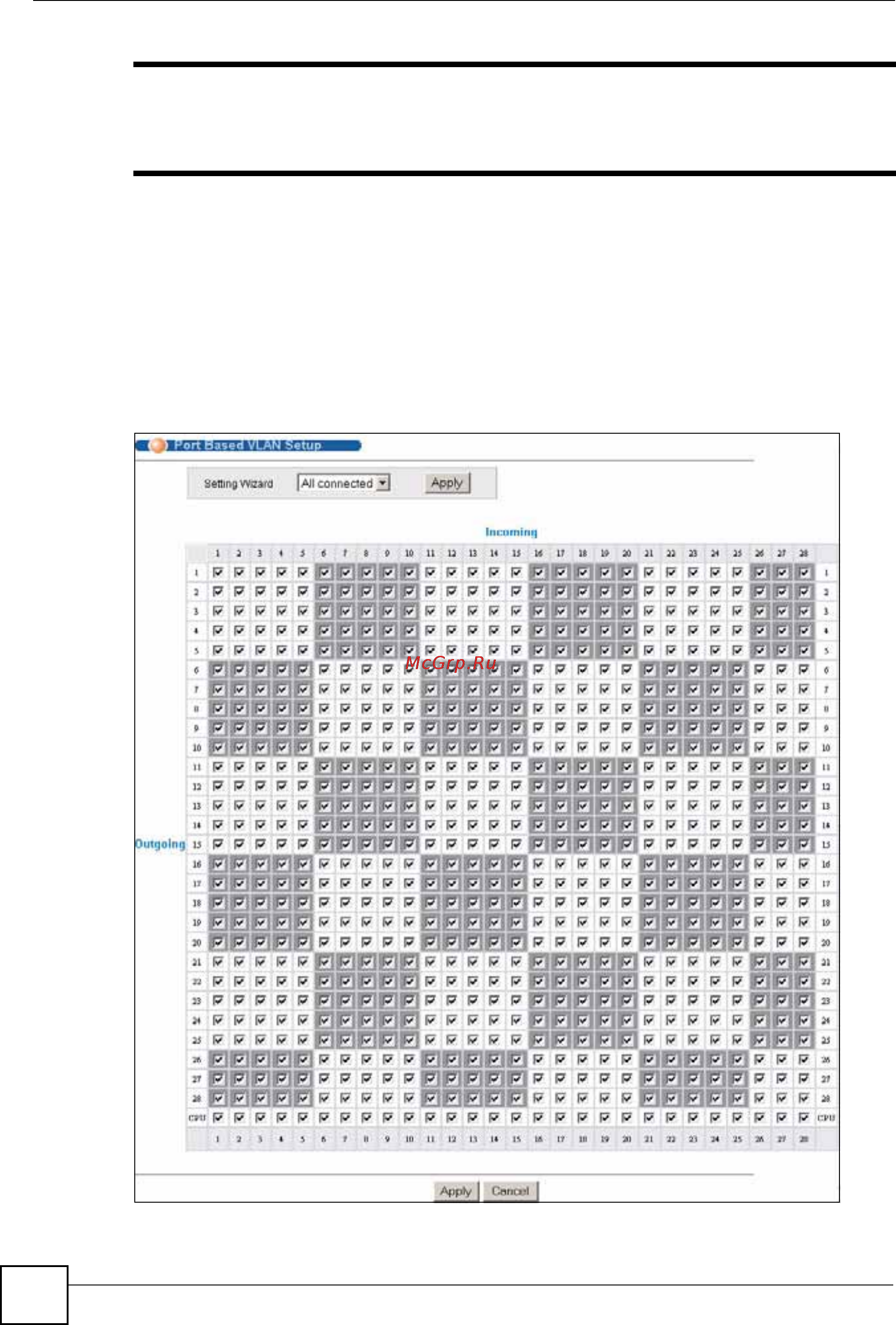

Рисунок 45 Экран Advanced Application > VLAN: Port Based VLAN Setup (All Connected)
