Глава 30 Контроль доступа
Руководство пользователя по серии ES-3124
279

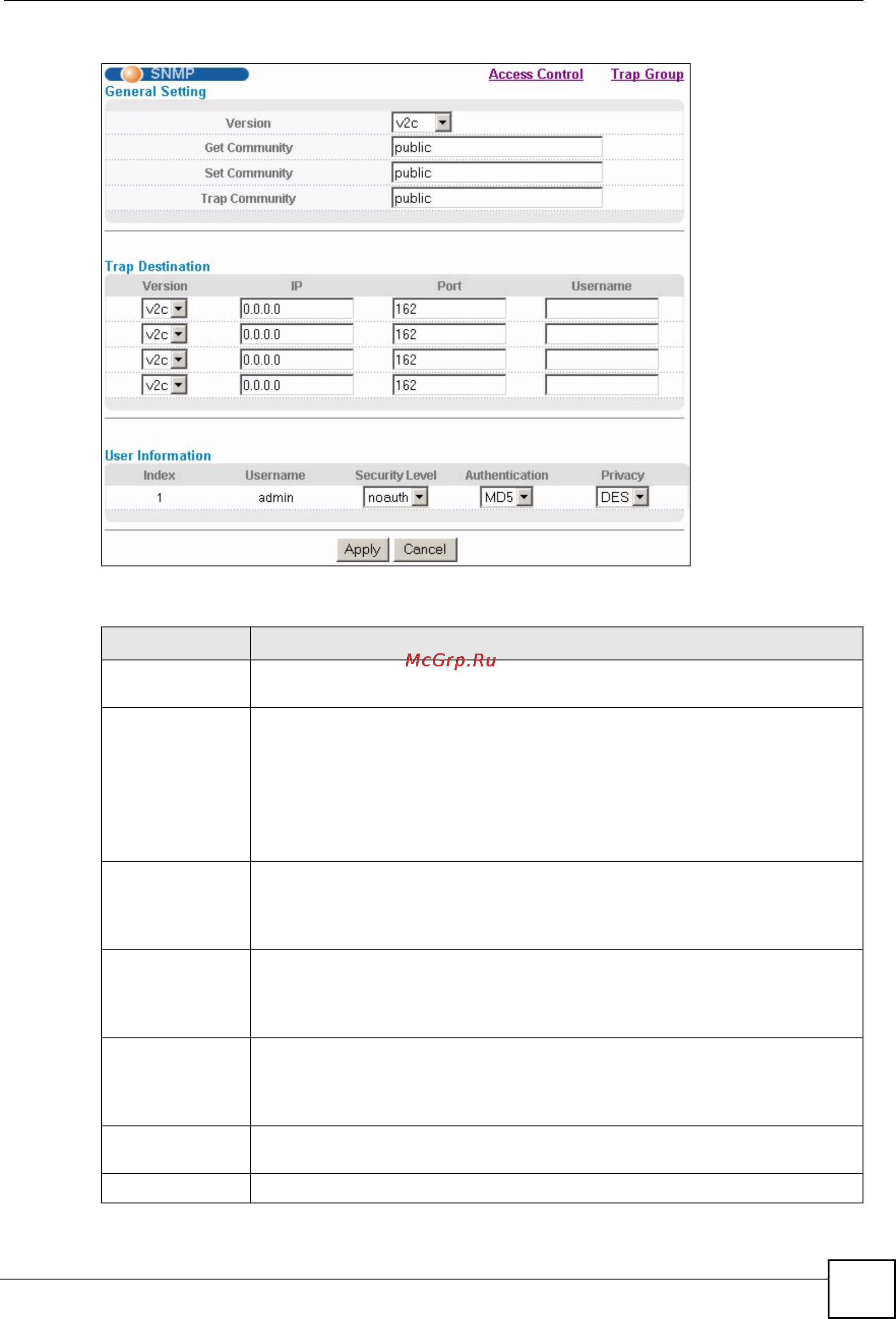

Рисунок 144 Экран Management > Access Control > SNMP
Поля экрана описаны в следующей таблице.
Таблица 104 Экран Management > Access Control > SNMP
ПОЛЕ ОПИСАНИЕ
General Setting В данном разделе определяются версия SNMP и параметр community
(пароль).
Version Выберите версию SNMP для коммутатора. Версия SNMP, установленная на
коммутаторе, должна совпадать с версией на менеджере SNMP. Выберите
вариант SNMP версии 2c (v2c), SNMP версии 3 (v3) или оба этих варианта
(v3v2c).
Примечание: SNMP версии 2c обратно совместим с SNMP
версии 1.
Get Community Введите значение Get Community – это пароль для входящих запросов Get и
GetNext от станции управления.
Строка Get Community используется менеджерами SNMP только при
выборе SNMP версии 2c и ниже.
Set Community Введите значение Set Community – это пароль для входящих запросов Set
от станции управления.
Строка Set Community используется менеджерами SNMP только при выборе
SNMP версии 2c и ниже.
Trap Community Введите значение Trap Community – это пароль,
отправляемый SNMP-
менеджеру с каждой командой Trap.
Строка Trap Community используется менеджерами SNMP только при
выборе SNMP версии 2c и ниже.
Trap Destination В данном разделе настраивается, куда должны отправляться команда Trap
SNMP коммутатором.
Version Укажите версию SNMP для отправки сообщений Trap.
