Глава 11 Протокол покрывающего дерева
Руководство пользователя по серии ES-3124
132

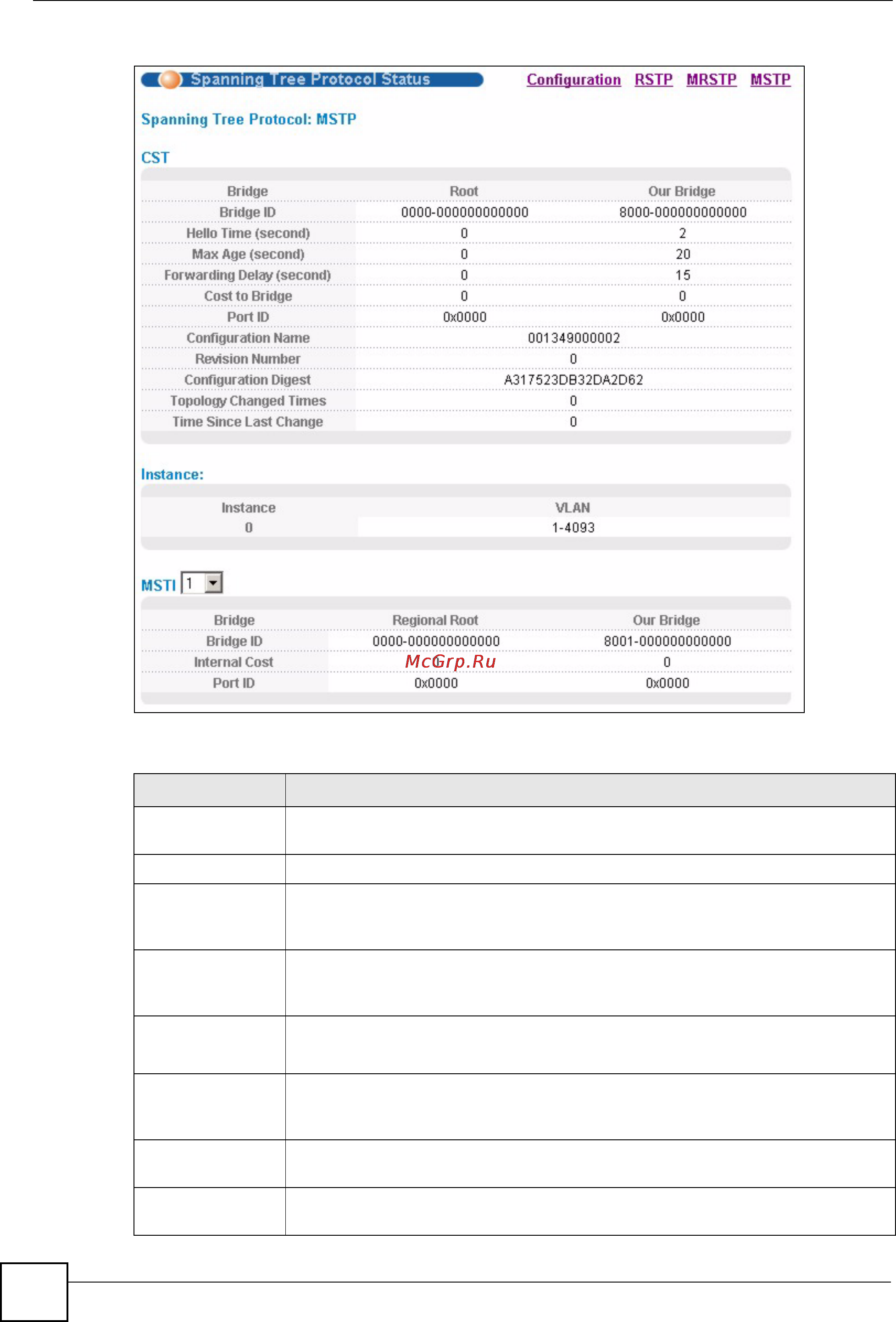

Рисунок 61 Экран Advanced Application > Spanning Tree Protocol > Status: MSTP
Поля экрана описаны в следующей таблице.
Таблица 32 Экран Advanced Application > Spanning Tree Protocol > Status: MSTP
ПОЛЕ ОПИСАНИЕ
Configuration Нажмите Configuration, чтобы выбрать нужный режим STP. Для изменения
настроек MSTP коммутатора нажмите на MSTP.
CST В данном разделе описываются настройки общего покрывающего дерева.
Bridge Root относится к основанию покрывающего дерева (корневой мост). Our
Bridge – данный коммутатор. Данный коммутатор также может быть
корневым мостом.
Bridge ID Уникальный идентификатор данного моста, состоящий из уровня приоритета
моста
и MAC-адреса. Если коммутатор является корневым, то в полях Root и
Our Bridge указывается один и тот же идентификатор.
Hello Time
(second)
Временной интервал (в секундах), в течение которого корневой коммутатор
передает конфигурационное сообщение.
Max Age (second) Максимальное время (в секундах), в течение которого коммутатор может
простаивать, не получая конфигурационного сообщения, прежде чем он
предпримет попытку
произвести настройку заново.
Forwarding Delay
(second)
Время (в секундах), в течение которого корневой коммутатор ожидает перед
сменой состояний (то есть от Listening к Learning и затем к Forwarding).
Cost to Bridge Стоимость пути от корневого порта на данном коммутаторе к корневому
коммутатору.
