Приложение CIP-адреса и подсети
Руководство пользователя по серии ES-3124
358

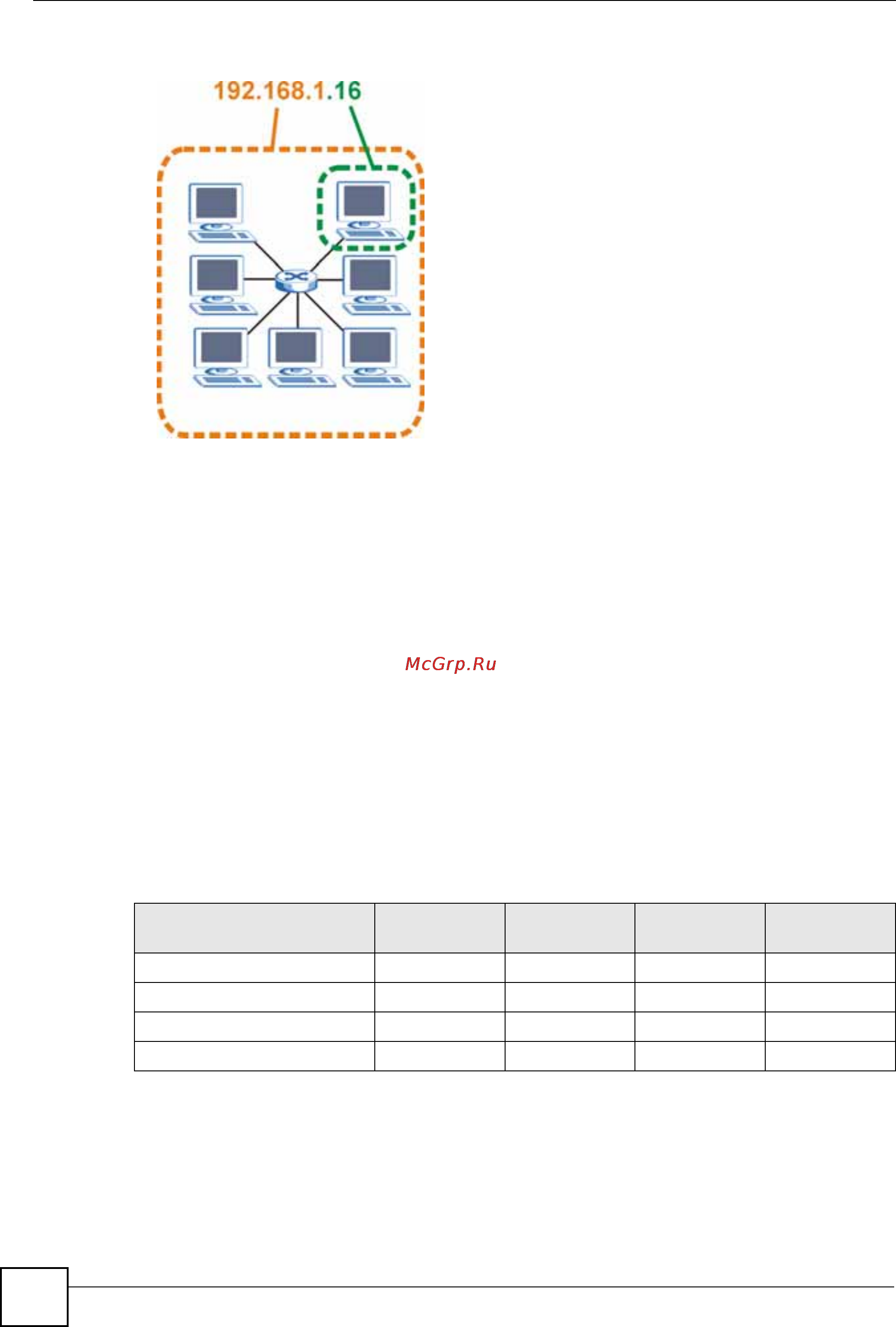

Рисунок 211 Номер сети и идентификатор хоста
Количество двоичных цифр в IP-адресе, которые приходятся на номер сети, и
количество цифр в адресе, приходящееся на идентификатор хоста, может быть
различным в зависимости от маски подсети.
Маски подсети
Маска подсети используется для определения того, какие биты являются частью номера
сети, а какие – частью идентификатора хоста (для этого применяется логическая
операция конъюнкции – «И»).
Маска подсети включает в себя 32 бита. Если бит в маске подсети равен «1», то
соответствующий бит IP-адреса является частью номера сети. Если бит в маске подсети
равен «0», то
соответствующий бит IP-адреса является частью идентификатора хоста.
На следующем рисунке показана маска подсети, выделяющая номер сети (полужирным
шрифтом) и идентификатор хоста в IP-адресе (который в десятичном виде записывается
как 192.168.1.2).
Маски подсети всегда состоят из серии последовательных единиц начиная с самого
левого бита маски, за которой следует серия последовательных нулей, составляющих
в
общей сложности 32 бита.
Таблица 125 Пример выделения номера сети и идентификатора хоста в IP-адресе
1-ЫЙ ОКТЕТ:
(192)
2-ОЙ ОКТЕТ:
(168)
3-ИЙ ОКТЕТ:
(1)
4-ЫЙ ОКТЕТ:
(2)
IP-адрес (двоичный) 11000000 10101000 00000001 00000010
Маска подсети (двоичная) 11111111 11111111 11111111 00000000
Номер сети 11000000 10101000 00000001
Идентификатор хоста 00000010
