Глава 12 Управление пропускной способностью
Руководство пользователя по серии ES-3124
136
12.2 Настройка управления пропускной способностью
Чтобы открыть показанный ниже экран, выберите в навигационной панели Advanced
Application > Bandwidth Control.

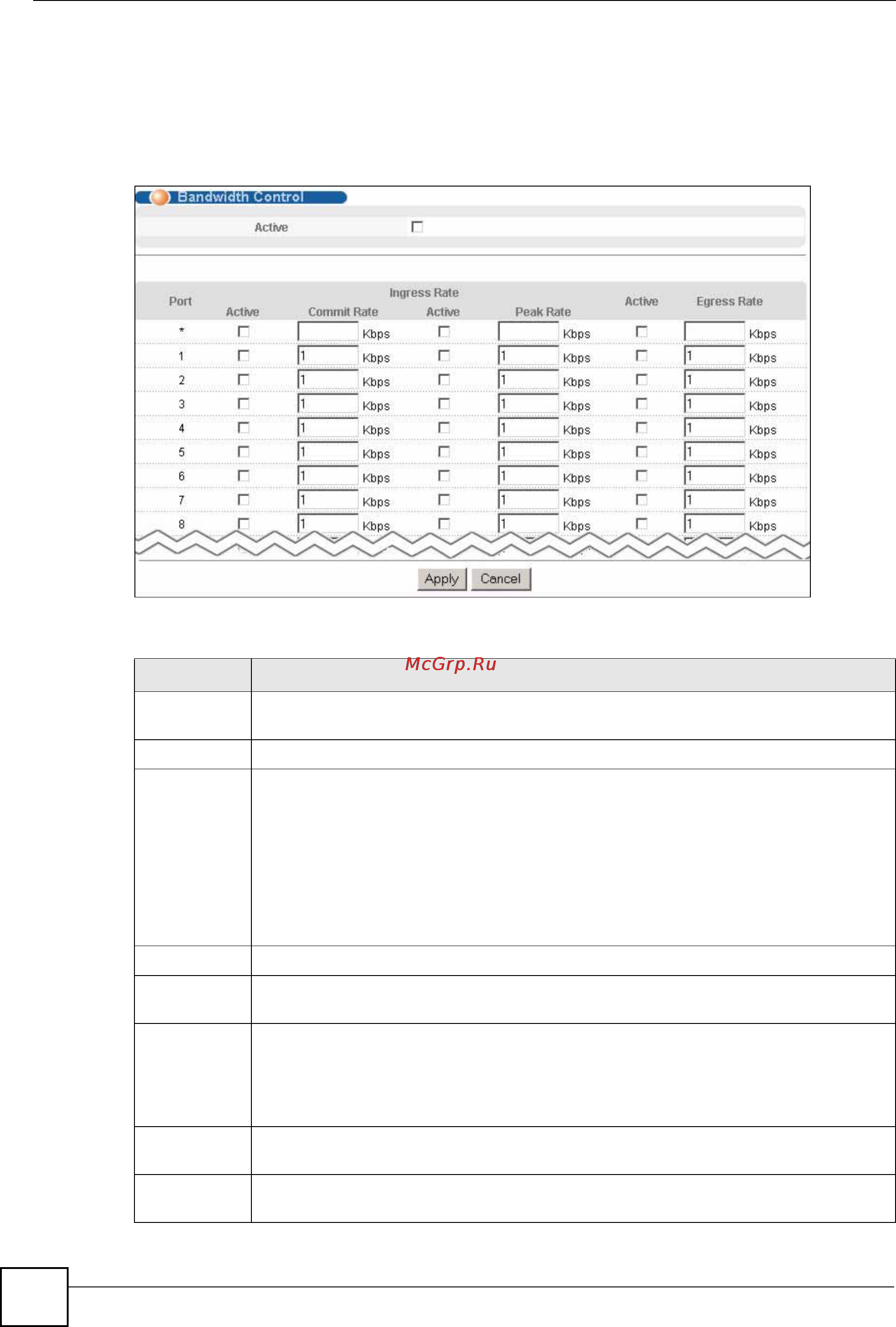

Рисунок 62 Экран Advanced Application > Bandwidth Control
Поля экрана описаны в следующей таблице.
Таблица 33 Экран Advanced Application > Bandwidth Control
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить управление пропускной
способностью на коммутаторе.
Port В этом поле отображается номер порта.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех
портов настройки, а затем внести необходимые
изменения на уровне отдельного порта.
Примечание: Изменения в данной строке сразу же копируются на
все порты.
Ingress Rate
Active Установите этот переключатель, чтобы включить на этом порту ограничения
гарантированной скорости.
Commit
Rate
Укажите гарантированную пропускную способность в килобитах в секунду (кбит/
с) для входящего потока трафика через этот порт. Гарантированная скорость
должна быть меньше пиковой скорости (Peak Rate). Сумма значений
гарантированной скорости должна быть меньше или равна пропускной
способности канала каскадирования.
Active
Установите этот переключатель, чтобы включить на этом порту ограничения
пиковой скорости.
Peak
Rate
Укажите максимальную разрешенную пропускную способность в килобитах в
секунду (кбит/с) для входящего потока трафика через этот порт.
