Глава 27 Дифференцированное обслуживание
Руководство пользователя по серии ES-3124
250
27.2.2 TRTCM – режим с учетом цвета
В режиме с учетом цвета при оценке пакетов учитывается ранее назначенный приоритет
отбрасывания. TRTCM может увеличить приоритет отбрасывания пакетов, однако не
может его уменьшить. Пакеты, ранее помеченные красным или желтым, могут быть
промаркированы цветом с тем же самым или более высоким приоритетом
отбрасывания.
Пакеты, промаркированные красным (с высоким приоритетом отбрасывавания),
остаются красными
без оценки относительно параметров PIR и CIR. Пакеты,
промаркированные желтым, могут быть промаркированы красным или остаться
желтыми, в связи с чем они оцениваются только относительно PIR. Только пакеты,
промаркированные зеленым, оцениваются относительно PIR и затем, если их скорость
меньше PIR, оцениваются относительно CIR.

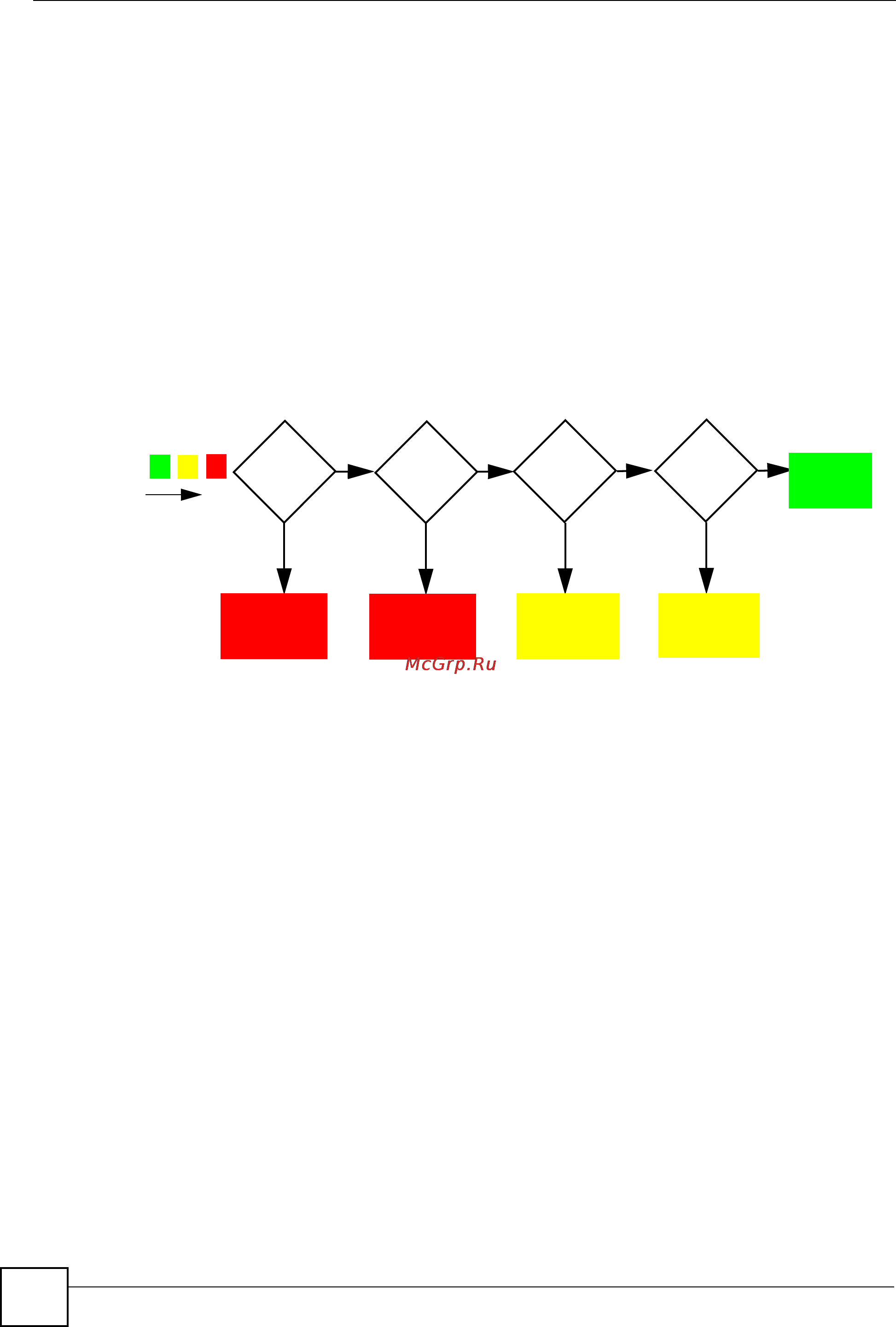

Рисунок 125 TRTCM – режим с учетом цвета
27.3 Активация механизма DiffServ
Включение DiffServ позволяет применять правила маркирования или отображение
приоритетов IEEE 802.1p на выбранных портах.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели IP
Application > DiffServ.
