Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя по серии ES-3124
95
Поля экрана описаны в следующей таблице.
8.5.2 Подробная информация о статической VLAN
На этом экране отображается подробные настройки портов и информация о состоянии
группы VLAN. Дополнительную информацию о статических VLAN можно найти в
разд.8.1 на стр.91. Чтобы отобразить экран подробной информации о сети VLAN,
нажмите на порядковом номере сети на экране VLAN Status.

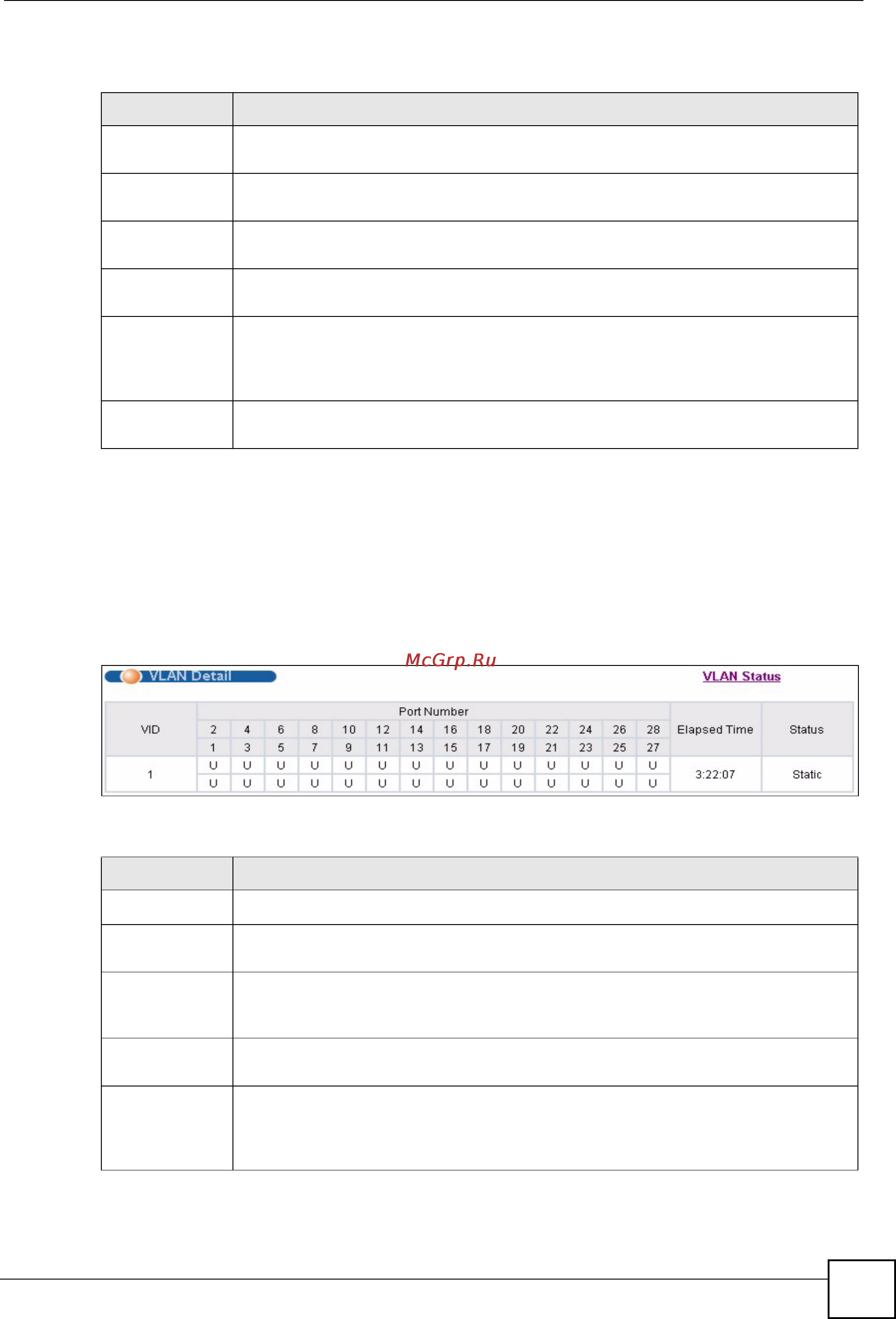

Рисунок 37 Экран Advanced Application > VLAN > VLAN Detail
Поля экрана описаны в следующей таблице.
Таблица 15 Экран Advanced Application > VLAN: VLAN Status
ПОЛЕ ОПИСАНИЕ
The Number of
VLAN
Количество виртуальных локальных сетей (VLAN), настроенных на
коммутаторе.
Index Порядковый номер VLAN. Нажатие на порядковом номере позволяет
отобразить более подробную информацию о сети VLAN.
VID Идентификационный номер VLAN, определенный ранее на экране Static
VLAN.
Elapsed Time В этом поле отображается время, в течение которого была зарегистрирована
обычная VLAN или настроена статическая VLAN.
Status В этом поле указано, каким образом
VLAN была настроена на коммутаторе;
Dynamic – с использованием протокола GVRP, Static – добавлена в качестве
постоянной записи или Other – добавлена другим способом, например, с
использованием механизма регистрации VLAN-сети мультивещания (MVR).
Change Pages Нажмите Previous или Next, чтобы отобразить предыдущий/следующий экран,
если информация о состоянии не помещается на одном экране.
Таблица 16 Экран Advanced Application > VLAN > VLAN Detail
ПОЛЕ ОПИСАНИЕ
VLAN Status Нажатие на этой ссылке позволяет перейти к экрану VLAN Status.
VID Идентификационный номер VLAN, определенный ранее на экране Static
VLAN.
Port Number В этом столбце отображаются порты, участвующие в VLAN. Порт с тегом
обозначается буквой T, порт без тега – буквой U, а порты, не являющиеся
членами VLAN – знаком «–».
Elapsed Time В этом поле отображается время, в
течение которого была зарегистрирована
обычная VLAN или настроена статическая VLAN.
Status В этом поле указано, каким образом VLAN была настроена на коммутаторе;
Dynamic – с использованием протокола GVRP, Static – добавлена в качестве
постоянной записи или Other – добавлена другим способом, например, с
использованием механизма регистрации VLAN-сети мультивещания (MVR).
