Глава 27 Дифференцированное обслуживание
Руководство пользователя по серии ES-3124
249
Маркеры TRTCM (Two Rate Three Color Marker, определенные в RFC 2698) – один из
типов ограничения трафика, в котором идентификация пакетов осуществляется на
основании сравнения с двумя установленным пользователем скоростями:
гарантированной скорости передачи информации (CIR) и пиковой скорости передачи
информации (PIR). CIR определяет среднюю скорость, с которой пакеты допускаются в
сеть. Значение PIR выбирается большим или равным CIR. Значения CIR и PIR
базируются на гарантированной и максимальной
пропускной способности,
соответственно, согласованных между провайдером услуг и клиентом.
При использовании метода Two Rate Three Color (две скорости, три цвета) поступающие
пакеты оцениваются и маркируются одним из трех цветов, определяющие приоритеты
при отбрасывании пакетов. Высокий уровень приоритета при отбрасывании пакетов
обозначается красным, средний уровень – желтым, а низкий – зеленым. После
настройки TRTCM и включения DiffServ над пакетами
с цветовой маркировкой
выполняются следующие действия:
• Красные пакеты (с высоким приоритетом отбрасывания) отбрасываются.
• Желтые пакеты (со средним приоритетом отбрасывания) отбрасываются в случае
перегрузки в сети.
• Зеленые пакеты (с низким приоритетом отбрасывания) пересылаются.
TRTCM может работать в одном из двух режимов: без учета цвета и с учетом цвета. В
режиме без
учета цвета (color-blind) маркировка пакетов осуществляется посредством
их оценки относительно параметров PIR и CIR, независимо от предыдущей
маркировки. В режиме с учетом цвета (color-aware) маркировка пакетов осуществляется
с учетом как текущего цвета, так и оценки относительно параметров PIR и CIR. Если
пакеты не подпадают под маркировку ни одним из цветов, они передаются в
неизменном виде.
27.2.1 TRTCM – режим без учета цвета
Все пакеты оцениваются по скорости PIR. Пакеты, поступающие со скоростью свыше
PIR, помечаются красным. В противном случае пакеты оцениваются по скорости CIR.
Пакеты, поступающие со скоростью свыше CIR, помечаются желтым. Все остальные
пакеты (поступающие со скоростью ниже CIR) помечаются зеленым.

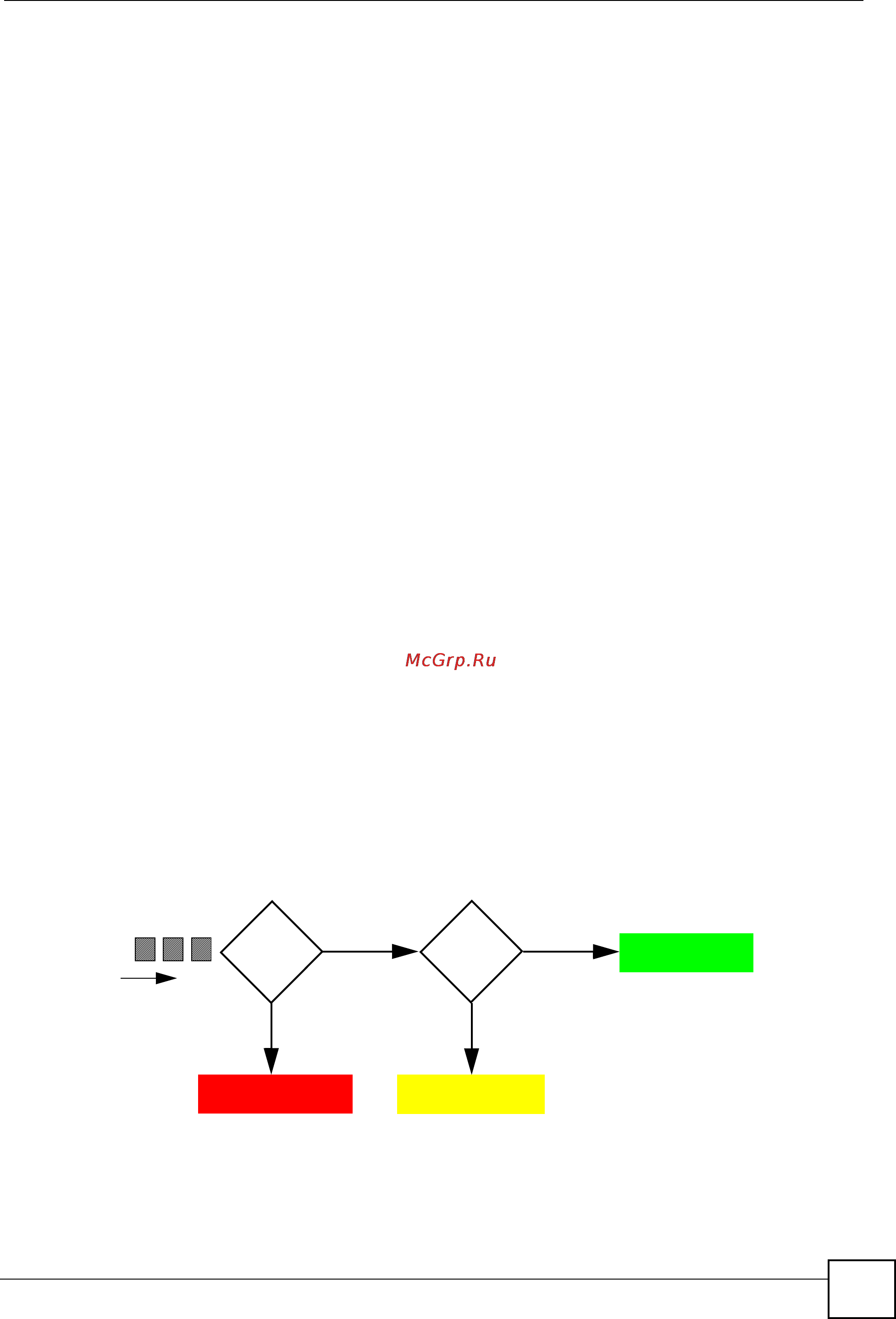

Рисунок 124 TRTCM – режим без учета цвета
Больше
PIR?
Высокие потери
пакетов
Больше
CIR?
Средние потери
пакетов
НЕТ
ДА
НЕТ
ДА
Низкие потери
пакетов
