Глава 11 Протокол покрывающего дерева
Руководство пользователя по серии ES-3124
120

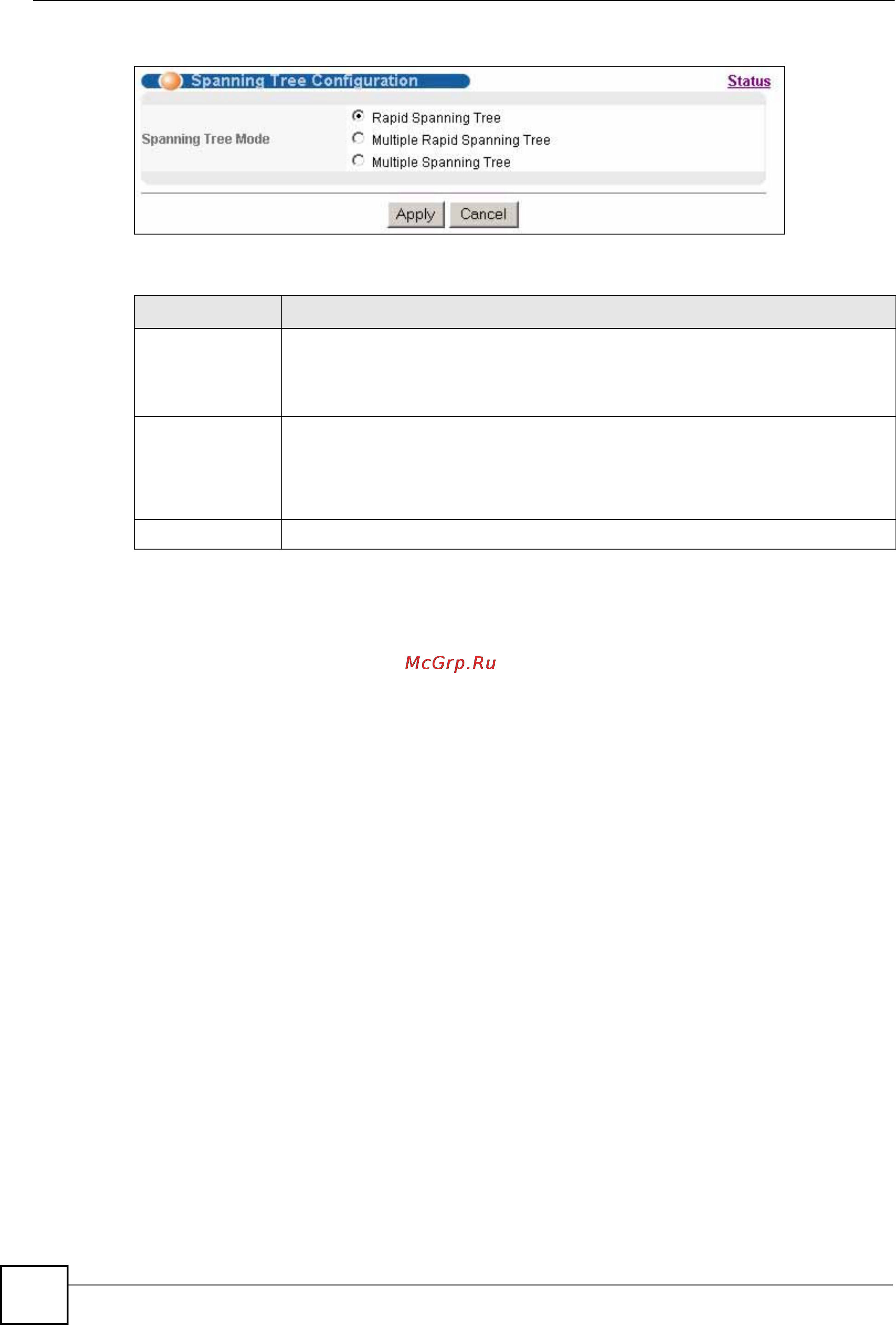

Рисунок 55 Экран Advanced Application > Spanning Tree Protocol > Configuration
Поля экрана описаны в следующей таблице.
11.4 Настройка быстрого протокола покрывающего
дерева
Данный экран используется для настройки RSTP; более подробную информацию о
RSTP можно найти в разд.11.1 на стр.113. Нажмите на RSTP на экране Advanced
Application > Spanning Tree Protocol.
Таблица 26 Экран Advanced Application > Spanning Tree Protocol > Configuration
ПОЛЕ ОПИСАНИЕ
Spanning Tree
Mode
На коммутаторе можно активировать один из режимов STP:
Выберите Rapid Spanning Tree, Multiple Rapid Spanning Tree или Multiple
Spanning Tree. Общую информацию о STP можно найти в разд. 11.1 на
стр.113.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо
нажать на ссылке Save в верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
