Руководство пользователя по серии ES-3124
245
ГЛАВА 26
Статические маршруты
В данной главе описана настройка статических маршрутов.
26.1 Настройка статических маршрутов
Взаимодействие данного коммутатора с управляющими компьютерами осуществляется
через IP-подключение (например, с использованием HTTP, telnet, SSH или SNMP). С
помощью статических IP-маршрутов коммутатор может отвечать удаленным станциям
управления, недоступным через шлюз по умолчанию. Кроме того, статические
маршруты могут использоваться коммутатором для отправки данных на сервер или
устройство, недоступные через шлюз по умолчанию, например, для передачи
«
ловушек» SNMP или использования команды ping при проверке IP-подключения.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели IP
Application > Static Routing.

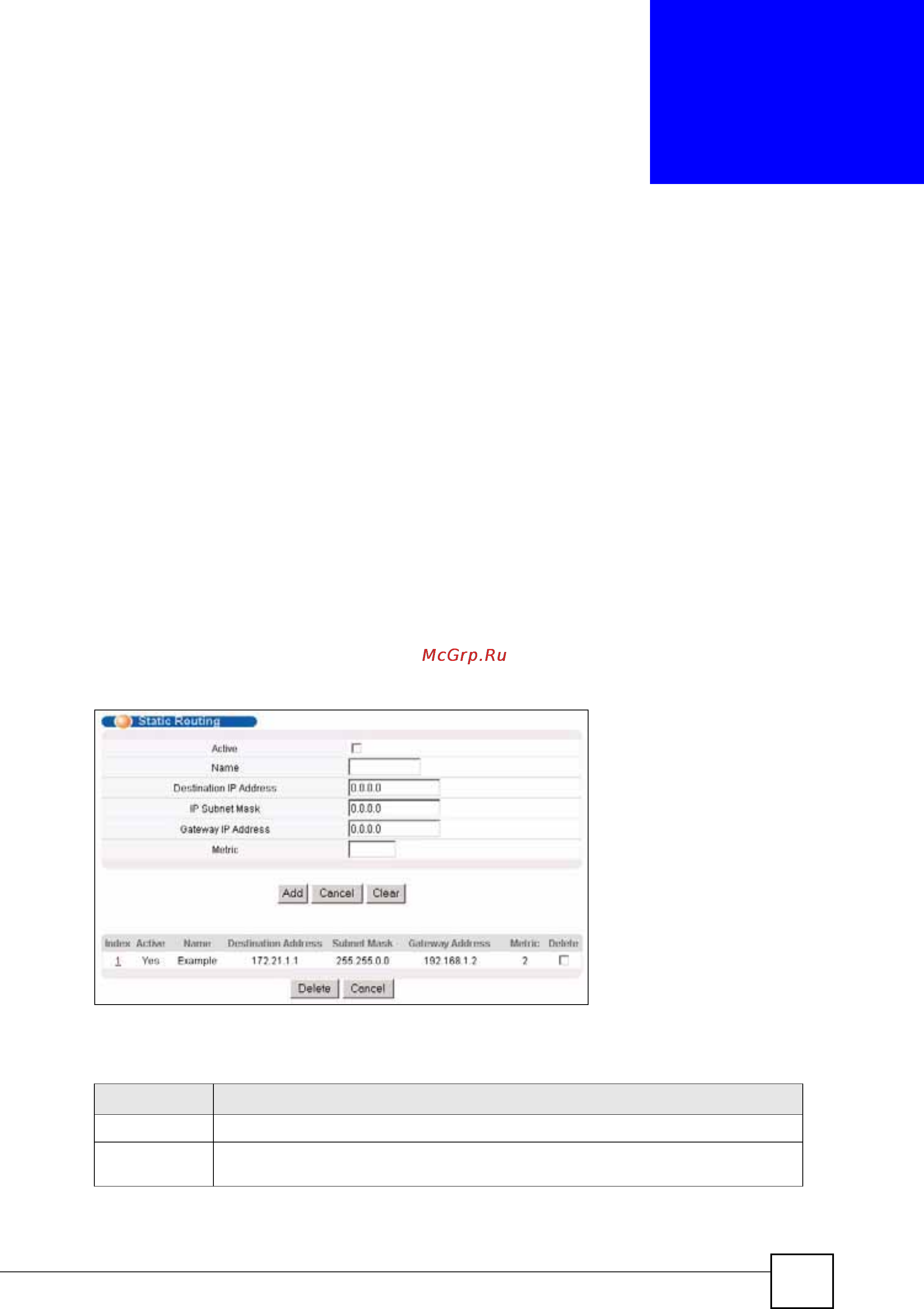

Рисунок 121 Экран IP Application > Static Routing
Поля экрана, используемые для создания статического маршрута, описаны в следующей
таблице.
Таблица 84 Экран IP Application > Static Routing
ПОЛЕ ОПИСАНИЕ
Active В этом поле можно активировать/деактивировать данный статический маршрут.
Name Введите имя-описание (до 10 отображаемых ASCII-символов), по которому
можно идентифицировать эту запись.
