Глава 17 Средства безопасности портов
Руководство пользователя по серии ES-3124
158

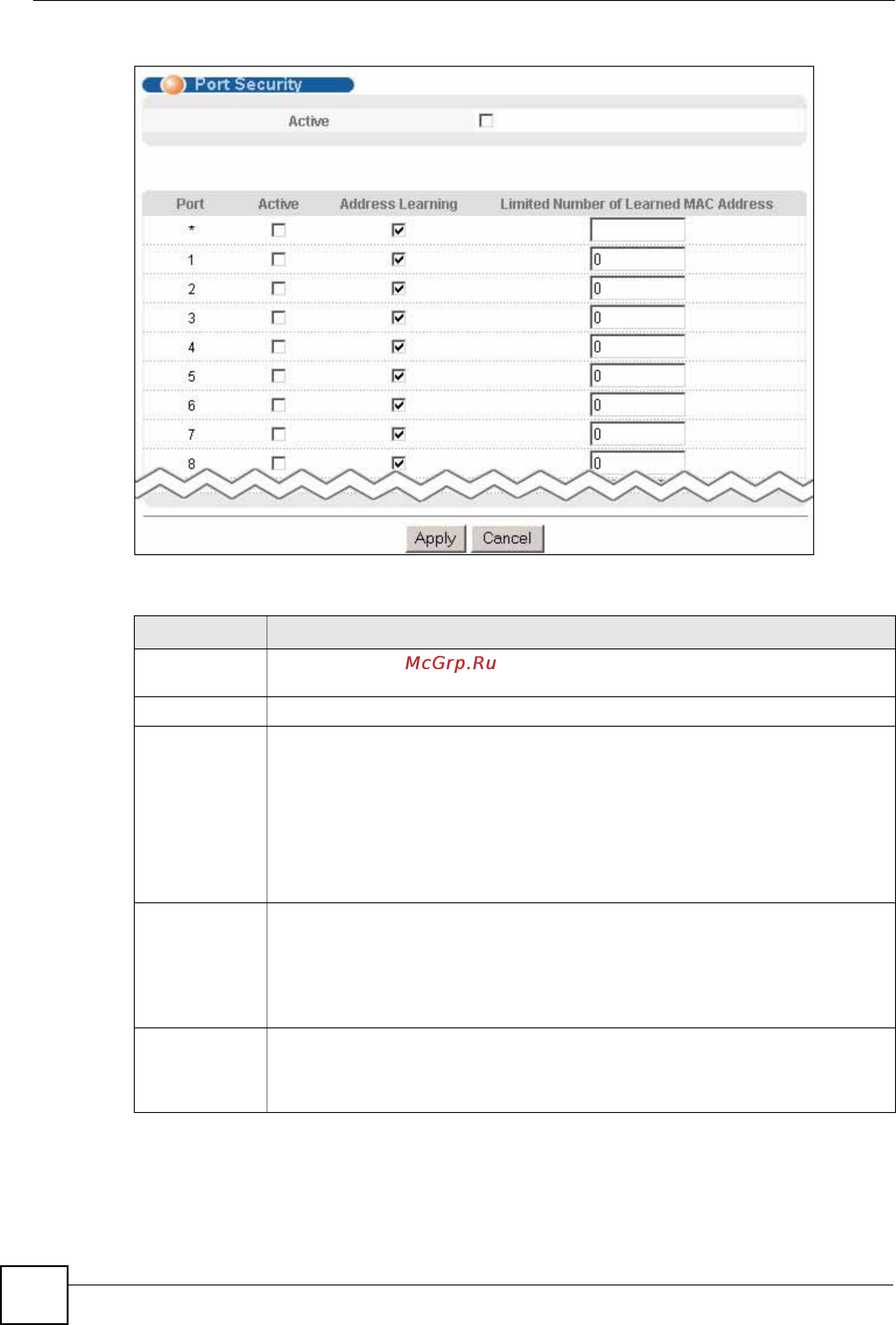

Рисунок 75 Экран Advanced Application > Port Security
Поля экрана описаны в следующей таблице.
Таблица 43 Экран Advanced Application > Port Security
ПОЛЕ ОПИСАНИЕ
Active Установите данный переключатель, чтобы включить средства безопасности
портов на коммутаторе.
Port В этом поле отображается номер порта.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех
портов настройки, а затем внести необходимые
изменения на уровне отдельного порта.
Примечание: Изменения в данной строке сразу же копируются
на все порты.
Active Установите этот переключатель, чтобы включить средства безопасности для
данного порта. Данный коммутатор пересылает пакеты, MAC-адрес(а) которых
содержится в таблице MAC-адресов для этого порта. Пакеты с другими MAC-
адресами отбрасываются.
Снимите выделение с переключателя, если необходимо отключить эту
функцию. Данный коммутатор будет пересылать все пакеты через этот порт.
Address
Learning
Функция получения MAC-
адресов снижает объем исходящего
широковещательного трафика. Чтобы получение MAC-адресов происходило
для данного порта, порт должен быть активен и на нем должна быть включена
функция получения адресов.
