Глава 24 Защита от подмены IP-адресов
Руководство пользователя по серии ES-3124
228
24.5.1 Настройка портов отслеживания DHCP
На данном экране можно определить порты как доверенные и не заслуживающие
доверия для функции отслеживания DHCP.
" Если включить отслеживание DHCP и не определить ни одного
доверенного порта, коммутатор будет отбрасывать все запросы DHCP.
Кроме того, можно определить максимальное количество пакетов DHCP, которое может
приниматься через каждый из портов (доверенных или не заслуживающих доверия) за
секунду. Чтобы отобразить показанный ниже экран, выберите Advanced Application >
IP Source Guard > DHCP Snooping > Configure > Port.

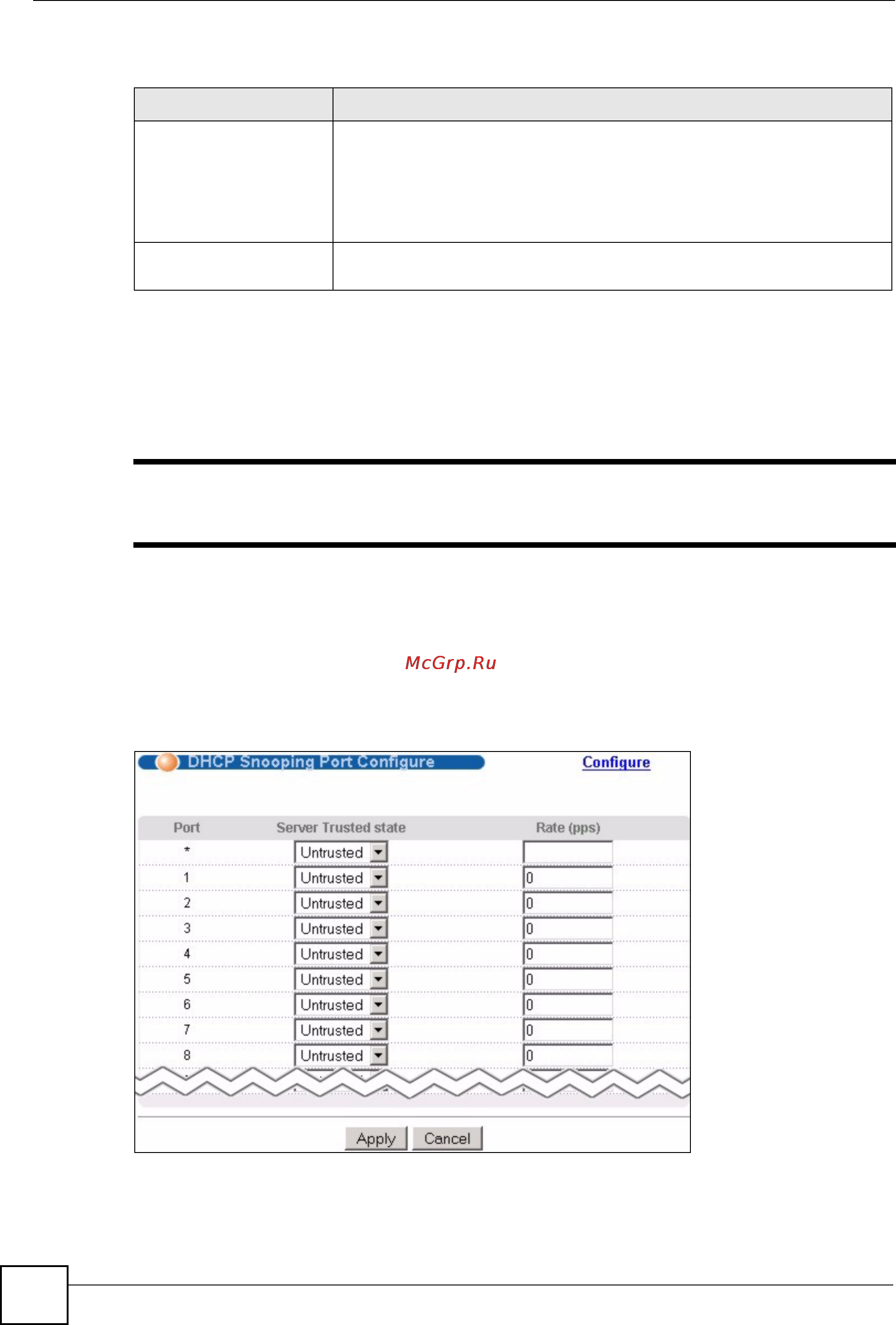

Рисунок 108 Экран Advanced Application > IP Source Guard > DHCP Snooping >
Configure > Port
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней
навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажатие на данную кнопку сбрасывает параметры на данном экране
к
последним сохраненным значениям.
Таблица 74 Экран Advanced Application > IP Source Guard > DHCP Snooping > Configure
(продолжение)
ПОЛЕ ОПИСАНИЕ
