Глава 11 Протокол покрывающего дерева
Руководство пользователя по серии ES-3124
123
11.5 Состояние быстрого протокола покрывающего
дерева
Чтобы отобразить следующий экран состояния, нажмите в навигационной панели
Advanced Application > Spanning Tree Protocol. Более подробную информацию о RSTP
можно найти в разд.11.1 на стр.113.
" Данный экран доступен лишь в том случае, если на коммутаторе был
включен протокол RSTP.

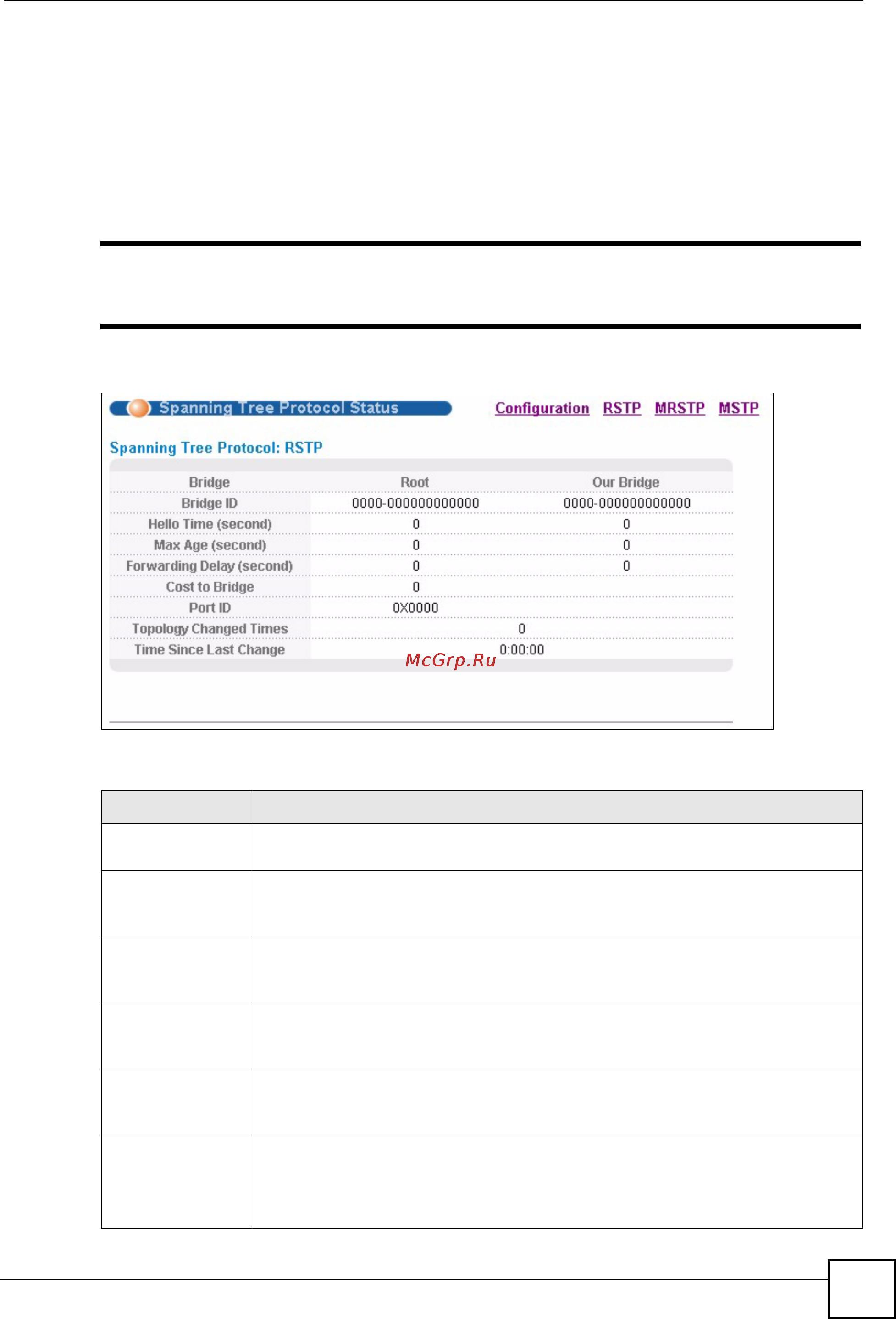

Рисунок 57 Экран Advanced Application > Spanning Tree Protocol > Status: RSTP
Поля экрана описаны в следующей таблице.
Таблица 28 Экран Advanced Application > Spanning Tree Protocol > Status: RSTP
ПОЛЕ ОПИСАНИЕ
Configuration Нажмите Configuration, чтобы выбрать нужный режим STP. Чтобы изменить
настройки RSTP коммутатора, нажмите RSTP.
Bridge Root относится к основанию покрывающего дерева (корневой мост). Our
Bridge – данный коммутатор. Данный коммутатор также может быть
корневым мостом.
Bridge ID Уникальный идентификатор данного моста, состоящий из уровня приоритета
моста и MAC-адреса. Если коммутатор является корневым, то в полях
Root и
Our Bridge указывается один и тот же идентификатор.
Hello Time
(second)
Временной интервал (в секундах), в течение которого корневой коммутатор
передает конфигурационное сообщение. Значения параметров Hello Time,
Max Age и Forwarding Delay определяет корневой мост.
Max Age (second) Максимальное время (в секундах), в течение которого коммутатор может
простаивать, не получая конфигурационного сообщения, прежде чем он
предпримет попытку произвести настройку заново
.
Forwarding Delay
(second)
Время (в секундах), в течение которого корневой коммутатор ожидает перед
сменой состояний (то есть от Listening к Learning и затем к Forwarding).
Примечание: Состояние «Listening» не используется в RSTP.
