Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя по серии ES-3124
105

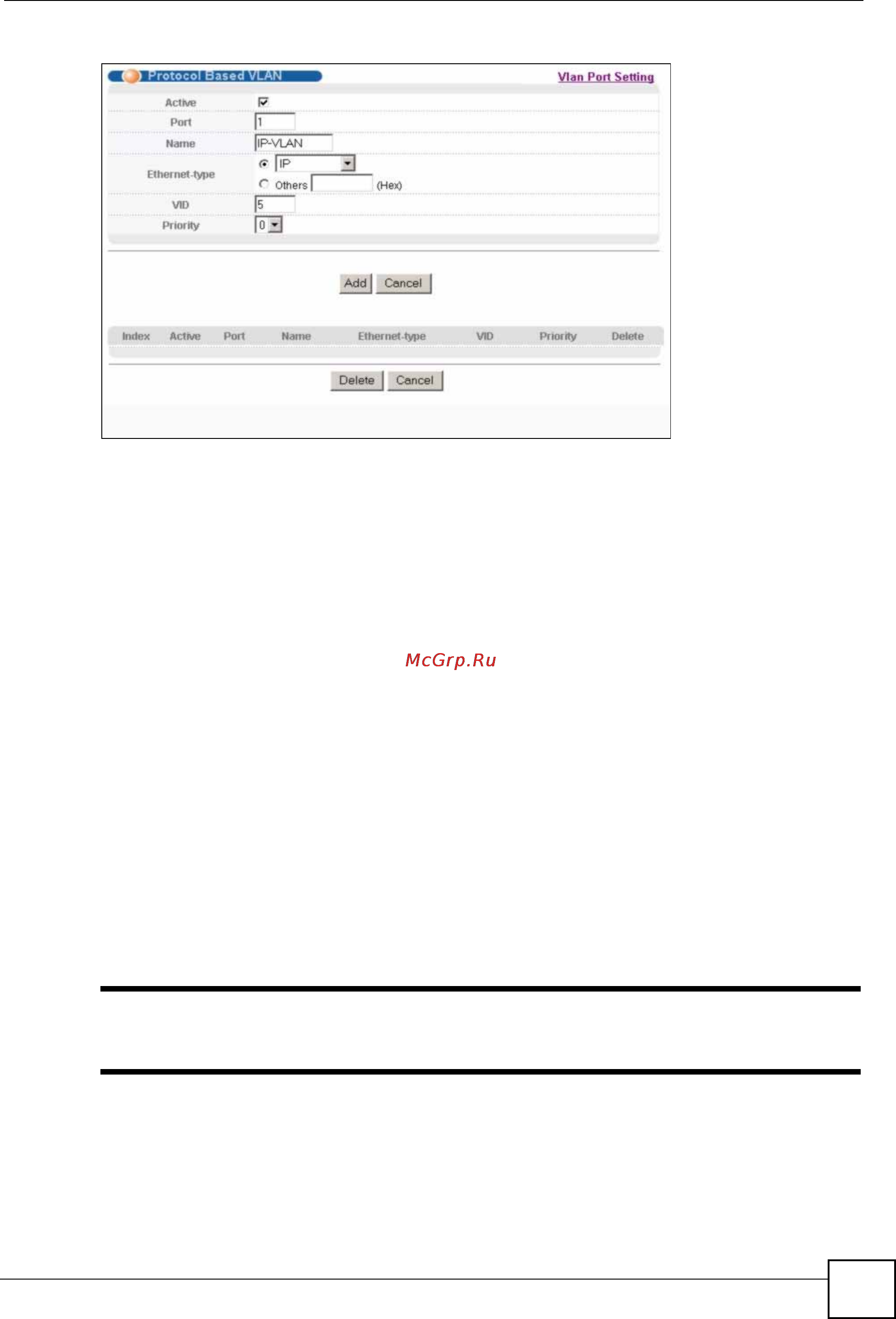

Рисунок 44 Пример настройки VLAN на основе протокола
Чтобы добавить дополнительные порты в данную VLAN на основе протокола:
1 Нажмите на порядковый номер записи в таблице VLAN на основе протоколов.
Нажмите на 1
2 Измените значение в поле Port на номер следующего порта, который требуется
добавить.
3 Нажмите Add.
8.11 Настройка VLAN на основе портов
Виртуальные локальные сети на основе портов – это такие VLAN, в которых решение о
пересылке пакета принимается на основе MAC-адреса назначения и связанного с ним
порта.
Для VLAN на основе портов требуется разрешение исходящей передачи для всех
портов. Таким образом, чтобы позволить двум пользователям общаться друг с другом,
например, между конференц-залами в отеле
, необходимо разрешить исходящую
передачу данных для обоих портов.
VLAN на основе портов действуют только на том коммутаторе, на котором они были
созданы.
" При активировании VLAN на основе портов коммутатор по умолчанию
назначает ей идентификатор 1. Изменить его нельзя.
